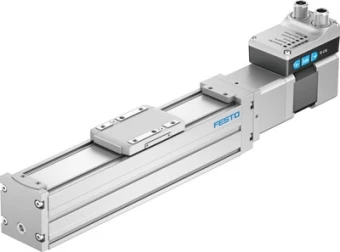

Блок оси шпинделя Festo ELGS-BS-KF-45-100-10P-ST-M-H1-PLK-AA

Артикул: 8083470
Сравнения
Избранное
Производитель:
Festo
Артикул:
8083470
Наименование:
Блок оси шпинделя

Перейти к описанию
цену уточняйте
Цена с НДС 20%
В корзине
2 недели

Описание и характеристики

Основные характеристики

Наименование:
Блок оси шпинделя
Серия товара:
ELGS

Массо-габаритные и монтажные характеристики

Вес:
1714 г
Перемещаемая масса:
220 г
Размер:
45
Положение при сборке:
Любое

Условия эксплуатации

Температура хранения:
От -20 °C до +60 °C
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU RoHS
Относительная влажность воздуха:
От 0 до 90 %
Температура окружающей среды:
От 0 °C до +50 °C
Класс безопасности:
III

Интерфейс

IO-Link, минимальное время цикла:
1 мс
IO-Link, протокол:
Device V 1.1
IO-Link, тип порта:
A
IO-Link, ширина данных процесса IN:
2 Байт
IO-Link, данные процесса содержат IN:
1 бит (State Device), 1 бит (State Move), 1 бит (State in), 1 бит (State out)
IO-Link, режим связи:
COM3 (230.4 kbd)
IO-Link, ширина данных процесса OUT:
2 Байт
IO-Link, число портов:
1
IO-Link, поддержка SIO режима:
Да
IO-Link, содержание сервисных данных IN:
32 бит Сила, 32 бит Позиция, 32 бит Скорость
IO-Link, способ присоединения:
Разъем
IO-Link, содержание данных процесса OUT:
1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)
Максимальная длина линии:
15 м выходы, 15 м входы, 20 м с IO-Link
IO-Link, требуется память данных:
0,5 Кбайт

Стандарты

Сопротивление ударной нагрузке:
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Авторизация:
RCM Mark
Стойкость к вибрации:
Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Электрические характеристики

Допустимые колебания напряжения:
+/- 15 %
Номинальный ток:
3 A
Номинальное напряжение DC:
24 В

Особенности материалов

Материал крышки привода:
Алюминиевое литье, с покрытием
Материал шпинделя:
Сталь
Материал направляющей рейки:
Сталь
Материал гайки шпинделя:
Сталь
Материал закрывающей ленты:
Легированная сталь, нержавеющая
Материал каретки:
Алюминиевое литье под давление
Замечания по материалу:
Соответствует директиве RoHS
Материал профиля:
Анодированный алюминий
Материал концевых крышек:
Алюминиевое литье, с покрытием

Дополнительные характеристики

Режим готовности дисплея:
LED

Технические характеристики

Максимальный момент Mx:
5,5 Нм
Тип шпинделя:
Шарико-винтовая передача
Точность повторения:
±0,015 мм
Электропитание, тип подключения:
Разъем
Дополнительные функции:
Интерфейс пользователя, интегрированное измерение конечного положения
Максимальный момент My:
4,7 Нм
Класс защиты:
IP40
Резерв хода:
0 мм
Ориентировочное значение полезной нагрузки, вертикальной:
5 кг
Максимальное усилие Fy:
300 Н
Шаг шпинделя:
10 мм/U
Электропитание, технология подключения:
M12x1, T-шифрование по EN 61076-2-111
Характеристики логических входов:
Конфигурируемый, без гальванической развязки
Тип мотора:
Шаговый мотор
Максимальное ускорение:
5 м/с²
Моменты инерции сечения 2-ой степени Iy:
140 x 1003 мм4
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей):
17 Нм
Характеристики цифровых выходов:
конфигурируемый, без гальванической развязки
Максимальное усилие Fz:
600 Н
Диаметр шпинделя:
10 мм
Параметры конфигурации интерфейса:
IO-Link, интерфейс пользователя
Коэффициент подачи:
10 мм/U
Крутящий момент инерции:
8,5 x 1003 мм&sup4;
Максимальный момент Mz:
4,7 Нм
Цифровые выходы:
PNP (положительное переключение)
Динамическое отклонение (нагрузка перемещается):
0,05% длины привода, максимум 0,5 мм
Класс защиты изоляции:
B
Максимальный ток, цифровые выходы логики:
100 мА
Максимальное потребление тока:
3 A
Датчик положения ротора:
Абсолютный однооборотный энкодер
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Тип конструкции:
Электромеханический линейный привод, со шпинделем с рециркулирующим шарикоподшипником, со встроенным приводом
Электропитание, количество контактов/проводов:
4
Максимальное усилие подачи Fx:
100 Н
Ориентировочное значение полезной нагрузки, горизонтальной:
10 кг
Мониторинг температуры:
Остановка при перегреве, нтегрированная точная CMOS датчика температуры с аналоговым выходом
Определение позиции:
Датчик двигателя, для герконов
Тарировка:
Фиксирующий упор, позитивный, Фиксирующий упор, негативный
Рабочий цикл:
100 %
Принцип измерения поворотного энкодера:
Магнитный
Спецификация, цифровой вход:
По IEC 61131-2, тип 1
Дисплей:
LED
Моменты инерции сечения 2-ой степени Iz:
170 x 1003 мм4
Вход логической схемы:
PNP (положительное переключение)
Количество цифровых выходов на 24 В DC:
2
Диапазон работы логических входов:
24 В
Количество цифровых логических входов:
2
Статическое отклонение (нагрузка в покое):
0,1% длины привода
Рабочий ход:
100 мм
Примечание по окружающей температуре:
При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.
Триггер энкодера положения ротора:
16 бит
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей):
17 Нм
Максимальная скорость:
0,25 м/с
