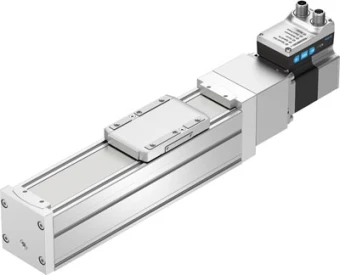

Блок оси шпинделя Festo ELGS-BS-KF-60-200-12P-ST-M-H1-PLK-AA

Артикул: 8083384

Сравнения

Избранное

Производитель:

Festo

Артикул:

8083384

Наименование:

Блок оси шпинделя

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

ELGS

Наименование:

Блок оси шпинделя

Электрические характеристики

Допустимые колебания напряжения:

+/- 15 %

Номинальное напряжение DC:

24 В

Номинальный ток:

5,3 A

Условия эксплуатации

Относительная влажность воздуха:

От 0 до 90 %

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU RoHS

Класс безопасности:

III

Температура окружающей среды:

От 0 °C до +50 °C

Температура хранения:

От -20 °C до +60 °C

Интерфейс

IO-Link, число портов:

IO-Link, содержание данных процесса OUT:

1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)

IO-Link, тип порта:

IO-Link, требуется память данных:

0,5 Кбайт

IO-Link, режим связи:

COM3 (230.4 kbd)

Максимальная длина линии:

15 м выходы, 15 м входы, 20 м с IO-Link

IO-Link, поддержка SIO режима:

Да

IO-Link, минимальное время цикла:

1 мс

IO-Link, способ присоединения:

Разъем

IO-Link, содержание сервисных данных IN:

32 бит Сила, 32 бит Позиция, 32 бит Скорость

IO-Link, данные процесса содержат IN:

1 бит (State Device), 1 бит (State Move), 1 бит (State in), 1 бит (State out)

IO-Link, протокол:

Device V 1.1

IO-Link, ширина данных процесса IN:

2 Байт

IO-Link, ширина данных процесса OUT:

2 Байт

Технические характеристики

Спецификация, цифровой вход:

По IEC 61131-2, тип 1

Точность повторения:

±0,01 мм

Тарировка:

Фиксирующий упор, позитивный, Фиксирующий упор, негативный

Тип конструкции:

Электромеханический линейный привод, со шпинделем с рециркулирующим шарикоподшипником, со встроенным приводом

Моменты инерции сечения 2-ой степени Iz:

542 x 1003 мм⁴

Шаг шпинделя:

12 мм/U

Максимальная скорость:

0,25 м/с

Цифровые выходы:

PNP (положительное переключение)

Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей):

117 Нм

Крутящий момент инерции:

29,8 x 1003 мм&sup4;

Диаметр шпинделя:

12 мм

Характеристики цифровых выходов:

конфигурируемый, без гальванической развязки

Максимальный момент My:

31,8 Нм

Электропитание, количество контактов/проводов:

Датчик положения ротора:

Абсолютный однооборотный энкодер

Вход логической схемы:

PNP (положительное переключение)

Рабочий ход:

200 мм

Мониторинг температуры:

Остановка при перегреве, нтегрированная точная CMOS датчика температуры с аналоговым выходом

Статическое отклонение (нагрузка в покое):

0,1% длины привода

Количество цифровых выходов на 24 В DC:

Ориентировочное значение полезной нагрузки, вертикальной:

13 кг

Диапазон работы логических входов:

24 В

Динамическое отклонение (нагрузка перемещается):

0,05% длины привода, максимум 0,5 мм

Максимальное потребление тока:

5,3 A

Максимальное ускорение:

5 м/с²

Триггер энкодера положения ротора:

16 бит

Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей):

117 Нм

Класс защиты:

IP40

Рабочий цикл:

100 %

Электропитание, тип подключения:

Разъем

Количество цифровых логических входов:

Максимальный момент Mx:

29,1 Нм

Характеристики логических входов:

Конфигурируемый, без гальванической развязки

Принцип измерения поворотного энкодера:

Магнитный

Электропитание, технология подключения:

M12x1, T-шифрование по EN 61076-2-111

Дисплей:

LED

Максимальное усилие Fy:

600 Н

Определение позиции:

Датчик двигателя, для герконов

Максимальное усилие подачи Fx:

200 Н

Параметры конфигурации интерфейса:

IO-Link, интерфейс пользователя

Моменты инерции сечения 2-ой степени Iy:

441 x 1003 мм⁴

Примечание по окружающей температуре:

При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.

Дополнительные функции:

Интерфейс пользователя, интегрированное измерение конечного положения

Ориентировочное значение полезной нагрузки, горизонтальной:

20 кг

Максимальный момент Mz:

31,8 Нм

Резерв хода:

0 мм

Тип мотора:

Шаговый мотор

Направляющая:

Передача типа "винт - гайка" с циркулирующими шариками с направляющей

Максимальный ток, цифровые выходы логики:

100 мА

Тип шпинделя:

Шарико-винтовая передача

Коэффициент подачи:

12 мм/U

Класс защиты изоляции:

Максимальное усилие Fz:

1800 Н

Особенности материалов

Материал закрывающей ленты:

Легированная сталь, нержавеющая

Материал шпинделя:

Сталь

Материал направляющей рейки:

Сталь

Материал концевых крышек:

Алюминиевое литье, с покрытием

Материал каретки:

Алюминиевое литье под давление

Материал профиля:

Анодированный алюминий

Замечания по материалу:

Соответствует директиве RoHS

Материал крышки привода:

Алюминиевое литье, с покрытием

Материал гайки шпинделя:

Сталь

Дополнительные характеристики

Режим готовности дисплея:

LED

Массо-габаритные и монтажные характеристики

Перемещаемая масса:

525 г

Положение при сборке:

Любое

Размер:

Вес:

3882 г

Стандарты

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации:

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Авторизация:

RCM Mark
