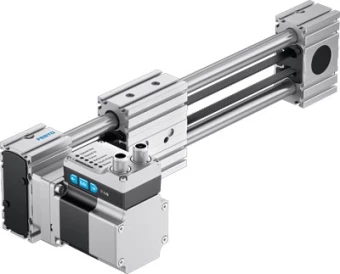

Блок оси зубчатого ремня Festo ELGE-TB-35-400-0H-ST-M-H1-PLK-AA-AT-FR

Артикул: 8083934

Сравнения

Избранное

Производитель:

Festo

Артикул:

8083934

Наименование:

Блок оси зубчатого ремня

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Блок оси зубчатого ремня

Серия товара:

ELGE

Технические характеристики

Спецификация, цифровой вход:

По IEC 61131-2, тип 1

Точность повторения:

±0,1 мм

Электропитание, технология подключения:

M12x1, T-шифрование по EN 61076-2-111

Дополнительные функции:

Интерфейс пользователя, Интегрированное измерение конечного положения

Характеристики логических входов:

Конфигурируемый, без гальванической развязки

Диапазон работы логических входов:

24 В

Логический интерфейс, количество полюсов/проводов:

Дисплей:

LED

Электропитание, тип подключения:

Разъем

Эффективный диаметр приводной шестерни:

18,46 мм

Коэффициент подачи:

58 мм/U

Датчик положения ротора:

Абсолютный однооборотный энкодер

Удлинение зубчатого ремня:

0,094 %

Максимальное ускорение:

8,5 м/с²

Моменты инерции сечения 2-ой степени Iy:

3,77 * 1003 мм⁴

Направляющая:

передача типа "винт - гайка" с циркулирующими шариками с направляющей

Вход логической схемы:

PNP (положительное переключение)

Логический интерфейс, тип подключения:

Разъем

Характеристики цифровых выходов:

Конфигурируемый, без гальванической развязки

Максимальное усилие Fz:

50 Н

Максимальное усилие Fy:

50 Н

Рабочий цикл:

100 %

Мониторинг температуры:

Остановка при перегревеIntegrated precise CMOS temperature sensor with analogue output

Логический интерфейс, технология подключения:

M12x1, A-код в соответствии с EN 61076-2-101

Максимальный ток, цифровые выходы логики:

100 мА

Максимальное потребление тока:

5,3 A

Триггер энкодера положения ротора:

16 Бит

Рабочий ход:

400 мм

Класс защиты изоляции:

Моменты инерции сечения 2-ой степени Iz:

4,19 * 1003 мм⁴

Количество цифровых выходов на 24 В DC:

Определение позиции:

Датчик двигателя, для герконов

Электропитание, количество контактов/проводов:

Ориентировочное значение полезной нагрузки, горизонтальной:

2,8 кг

Параметры конфигурации интерфейса:

IO-Link, Интерфейс пользователя

Цифровые выходы:

PNP (положительное переключение)

Шаг зубчатого ремня:

2 мм

Логический интерфейс, схема подключения:

992264

Тип конструкции:

Электромеханический линейный привод, с зубчатым ремнем, со встроенным приводом

Тип мотора:

Шаговый мотор

Принцип измерения поворотного энкодера:

Магнитный

Справочное значение, характеристики движения:

5000 км

Максимальная скорость:

1,2 м/с

Максимальное усилие подачи Fx:

65 Н

Класс защиты:

IP20

Количество цифровых логических входов:

Тарировка:

Фиксирующий упор, позитивныйФиксирующий упор, негативный

Примечание по окружающей температуре:

При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.

Интерфейс

IO-Link, способ присоединения:

Разъем

Максимальная длина линии:

15 м выходы, 15 м входы, 20 м с IO-Link

IO-Link, режим связи:

COM3 (230.4 kbd)

IO-Link, данные процесса содержат IN:

1 бит (State Device), 1 бит (State Move), 1 бит (State in), 1 бит (State out)

IO-Link, ширина данных процесса OUT:

2 Байт

IO-Link, тип порта:

IO-Link, число портов:

Device 1

IO-Link, содержание данных процесса OUT:

1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)

IO-Link, содержание сервисных данных IN:

32 бит Force, 32 бит Position, 32 бит Speed

IO-Link, поддержка SIO режима:

Да

IO-Link, протокол:

Device V 1.1

IO-Link, ширина данных процесса IN:

2 Байт

IO-Link, требуется память данных:

0,5 Кбайт

IO-Link, минимальное время цикла:

1 мс

Стандарты

Авторизация:

RCM Mark

Стойкость к вибрации:

Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Условия эксплуатации

Температура окружающей среды:

От 0 °C до +50 °C

Класс безопасности:

III

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU RoHS

Относительная влажность воздуха:

От 0 до 90 %

Температура хранения:

От -20 °C до +60 °C

Электрические характеристики

Номинальный ток:

5,3 A

Номинальное напряжение DC:

24 В

Допустимые колебания напряжения:

+/- 15 %

Дополнительные характеристики

Режим готовности дисплея:

LED

Особенности материалов

Материал профиля:

Анодированный алюминий

Материал крышки привода:

Анодированный алюминий

Материал зажимной детали зубчатого ремня:

Бериллиевая бронза

Замечания по материалу:

Соответствует директиве RoHS

Материал каретки:

Анодированный алюминий

Материал зубчатого ремня:

Полихлоропрен со стекловолокном и нейлоновым покрытием

Материал шкива:

Легированная сталь, нержавеющая

Массо-габаритные и монтажные характеристики

Размер:

Положение при сборке:

Горизонтально

Дополнительный коэффициент массы на 10 мм хода:

0,31 г

Вес:

3490 г

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
