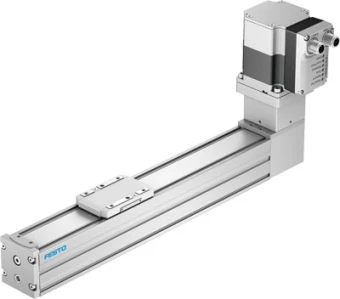

Блок оси зубчатого ремня Festo ELGS-TB-KF-45-1500-ST-M-H1-PLK-AA

Артикул: 8083672

Сравнения

Избранное

Производитель:

Festo

Артикул:

8083672

Наименование:

Блок оси зубчатого ремня

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

ELGS

Наименование:

Блок оси зубчатого ремня

Электрические характеристики

Допустимые колебания напряжения:

+/- 15 %

Номинальное напряжение DC:

24 В

Номинальный ток:

5,3 A

Условия эксплуатации

Относительная влажность воздуха:

От 0 до 90 %

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU RoHS

Температура хранения:

От -20 °C до +60 °C

Класс безопасности:

III

Температура окружающей среды:

От 0 °C до +50 °C

Интерфейс

IO-Link, минимальное время цикла:

1 мс

IO-Link, требуется память данных:

0,5 Кбайт

IO-Link, число портов:

IO-Link, тип порта:

IO-Link, режим связи:

COM3 (230.4 kbd)

IO-Link, протокол:

Device V 1.1

IO-Link, содержание сервисных данных IN:

32 бит Сила, 32 бит Позиция, 32 бит Скорость

Максимальная длина линии:

15 м выходы, 15 м входы, 20 м с IO-Link

IO-Link, способ присоединения:

Разъем

IO-Link, ширина данных процесса IN:

2 Байт

IO-Link, данные процесса содержат IN:

1 бит (State Device), 1 бит (State Move), 1 бит (State in), 1 бит (State out)

IO-Link, ширина данных процесса OUT:

2 Байт

IO-Link, поддержка SIO режима:

Да

IO-Link, содержание данных процесса OUT:

1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)

Массо-габаритные и монтажные характеристики

Перемещаемая масса:

169 г

Перемещаемая масса при ходе 0 мм:

169 г

Вес каретки:

55 г

Положение при сборке:

Горизонтально

Размер:

Вес:

5240 г

Дополнительные характеристики

Режим готовности дисплея:

LED

Технические характеристики

Спецификация, цифровой вход:

По IEC 61131-2, тип 1

Коэффициент подачи:

60 мм/U

Логический интерфейс, технология подключения:

M12x1, A-код в соответствии с EN 61076-2-101

Цифровые выходы:

PNP (положительное переключение)

Рабочий цикл:

100 %

Моменты инерции сечения 2-ой степени Iy:

140 * 1003 мм⁴

Характеристики логических входов:

Конфигурируемый, без гальванической развязки

Логический интерфейс, тип подключения:

Разъем

Максимальное потребление тока:

5,3 A

Класс защиты:

IP40

Дополнительные функции:

Интерфейс пользователя, Интегрированное измерение конечного положения

Класс защиты изоляции:

Электропитание, тип подключения:

Разъем

Диапазон работы логических входов:

24 В

Точность повторения:

±0,1 мм

Электропитание, количество контактов/проводов:

Принцип измерения поворотного энкодера:

Магнитный

Моменты инерции сечения 2-ой степени Iz:

170 * 1003 мм⁴

Параметры конфигурации интерфейса:

IO-Link, Интерфейс пользователя

Рабочий ход:

1500 мм

Электропитание, технология подключения:

M12x1, T-шифрование по EN 61076-2-111

Шаг зубчатого ремня:

2 мм

Количество цифровых логических входов:

Датчик положения ротора:

Абсолютный однооборотный энкодер

Ориентировочное значение полезной нагрузки, горизонтальной:

2,5 кг

Примечание по окружающей температуре:

При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.

Резерв хода:

0 мм

Тип конструкции:

Электромеханический линейный привод, с зубчатым ремнем, со встроенным приводом

Направляющая:

Передача типа "винт - гайка" с циркулирующими шариками с направляющей

Эффективный диаметр приводной шестерни:

19,1 мм

Логический интерфейс, количество полюсов/проводов:

Максимальный ток, цифровые выходы логики:

100 мА

Максимальное ускорение:

6 м/с²

Максимальный момент My:

4,7 Нм

Дисплей:

LED

Определение позиции:

Датчик двигателя, для герконов

Максимальное усилие Fz:

600 Н

Максимальное усилие подачи Fx:

75 Н

Максимальный момент Mx:

5,5 Нм

Тип мотора:

Шаговый мотор

Мониторинг температуры:

Остановка при перегреве, Встроенный точный датчик температуры CMOS с аналоговым выходом

Максимальный момент Mz:

4,7 Нм

Характеристики цифровых выходов:

Конфигурируемый, без гальванической развязки

Логический интерфейс, схема подключения:

992264

Максимальный потребление тока:

5,3 A

Количество цифровых выходов на 24 В DC:

Крутящий момент инерции:

8,5 * 1003 мм⁴

Тарировка:

Фиксирующий упор, позитивный, Фиксирующий упор, негативный

Вход логической схемы:

PNP (положительное переключение)

Максимальное усилие Fy:

300 Н

Удлинение зубчатого ремня:

0,187 %

Максимальная скорость:

1,2 м/с

Триггер энкодера положения ротора:

16 Бит

Стандарты

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации:

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Авторизация:

RCM Mark

Особенности материалов

Материал закрывающей ленты:

Лента из нержавеющей стали

Материал шкива:

Легированная сталь, нержавеющая

Материал направляющей рейки:

Закаленная сталь

Материал крышки привода:

Алюминиевое литье, с покрытием

Замечания по материалу:

Соответствует директиве RoHS

Материал концевых крышек:

Алюминиевое литье, с покрытием

Материал профиля:

Анодированный алюминий

Материал зубчатого ремня:

Полихлоропрен со стекловолокном

Материал каретки:

Алюминиевое литье под давление

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
