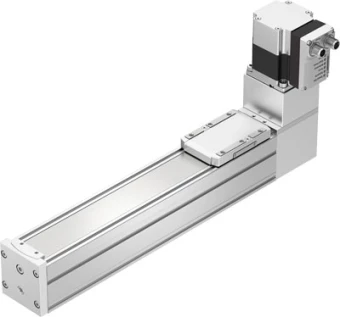

Блок оси зубчатого ремня Festo ELGS-TB-KF-60-2000-ST-M-H1-PLK-AA

Артикул: 8083579
Сравнения
Избранное
Производитель:
Festo
Артикул:
8083579
Наименование:
Блок оси зубчатого ремня

Перейти к описанию
цену уточняйте
Цена с НДС 20%
В корзине
2 недели

Описание и характеристики

Основные характеристики

Наименование:
Блок оси зубчатого ремня
Серия товара:
ELGS

Массо-габаритные и монтажные характеристики

Вес каретки:
139 г
Перемещаемая масса:
482 г
Вес:
11555 г
Размер:
60
Положение при сборке:
Горизонтально
Перемещаемая масса при ходе 0 мм:
482 г

Стандарты

Сопротивление ударной нагрузке:
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Авторизация:
RCM Mark
Стойкость к вибрации:
Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Электрические характеристики

Допустимые колебания напряжения:
+/- 15 %
Номинальный ток:
5,3 A
Номинальное напряжение DC:
24 В

Дополнительные характеристики

Режим готовности дисплея:
LED

Особенности материалов

Материал крышки привода:
Алюминиевое литье, с покрытием
Материал зубчатого ремня:
Полихлоропрен со стекловолокном
Материал закрывающей ленты:
Лента из нержавеющей стали
Замечания по материалу:
Соответствует директиве RoHS
Материал каретки:
Алюминиевое литье под давление
Материал профиля:
Анодированный алюминий
Материал шкива:
Легированная сталь, нержавеющая
Материал концевых крышек:
Алюминиевое литье, с покрытием
Материал направляющей рейки:
Закаленная сталь

Условия эксплуатации

Температура хранения:
От -20 °C до +60 °C
Относительная влажность воздуха:
От 0 до 90 %
Температура окружающей среды:
От 0 °C до +50 °C
Класс безопасности:
III
Обозначение CE:
В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU RoHS

Технические характеристики

Дополнительные функции:
Интерфейс пользователя, Интегрированное измерение конечного положения
Максимальное потребление тока:
5,3 A
Максимальный момент Mx:
29,1 Нм
Тип конструкции:
Электромеханический линейный привод, с зубчатым ремнем, со встроенным приводом
Ориентировочное значение полезной нагрузки, горизонтальной:
4 кг
Характеристики цифровых выходов:
Конфигурируемый, без гальванической развязки
Максимальное усилие Fz:
1800 Н
Логический интерфейс, схема подключения:
992264
Максимальное усилие подачи Fx:
65 Н
Класс защиты:
IP40
Мониторинг температуры:
Остановка при перегреве, Встроенный точный датчик температуры CMOS с аналоговым выходом
Максимальный момент Mz:
31,8 Нм
Вход логической схемы:
PNP (положительное переключение)
Рабочий ход:
2000 мм
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Тип мотора:
Шаговый мотор
Максимальное ускорение:
6 м/с²
Количество цифровых выходов на 24 В DC:
2
Максимальная скорость:
1,3 м/с
Логический интерфейс, технология подключения:
M12x1, A-код в соответствии с EN 61076-2-101
Удлинение зубчатого ремня:
0,124 %
Максимальный потребление тока:
5,3 A
Цифровые выходы:
PNP (положительное переключение)
Датчик положения ротора:
Абсолютный однооборотный энкодер
Дисплей:
LED
Максимальный момент My:
31,8 Нм
Моменты инерции сечения 2-ой степени Iy:
441 * 1003 мм4
Спецификация, цифровой вход:
По IEC 61131-2, тип 1
Количество цифровых логических входов:
2
Определение позиции:
Датчик двигателя, для герконов
Электропитание, тип подключения:
Разъем
Логический интерфейс, количество полюсов/проводов:
8
Логический интерфейс, тип подключения:
Разъем
Крутящий момент инерции:
29,8 * 1003 мм4
Класс защиты изоляции:
B
Точность повторения:
±0,1 мм
Коэффициент подачи:
78 мм/U
Диапазон работы логических входов:
24 В
Шаг зубчатого ремня:
3 мм
Максимальный ток, цифровые выходы логики:
100 мА
Эффективный диаметр приводной шестерни:
24,83 мм
Триггер энкодера положения ротора:
16 Бит
Электропитание, технология подключения:
M12x1, T-шифрование по EN 61076-2-111
Резерв хода:
0 мм
Рабочий цикл:
100 %
Характеристики логических входов:
Конфигурируемый, без гальванической развязки
Моменты инерции сечения 2-ой степени Iz:
542 * 1003 мм4
Тарировка:
Фиксирующий упор, позитивный, Фиксирующий упор, негативный
Параметры конфигурации интерфейса:
IO-Link, Интерфейс пользователя
Примечание по окружающей температуре:
При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.
Принцип измерения поворотного энкодера:
Магнитный
Электропитание, количество контактов/проводов:
4
Максимальное усилие Fy:
600 Н

Интерфейс

IO-Link, протокол:
Device V 1.1
IO-Link, требуется память данных:
0,5 Кбайт
IO-Link, ширина данных процесса OUT:
2 Байт
IO-Link, число портов:
1
IO-Link, содержание сервисных данных IN:
32 бит Сила, 32 бит Позиция, 32 бит Скорость
IO-Link, данные процесса содержат IN:
1 бит (State Device), 1 бит (State Move), 1 бит (State in), 1 бит (State out)
IO-Link, содержание данных процесса OUT:
1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)
IO-Link, поддержка SIO режима:
Да
IO-Link, способ присоединения:
Разъем
IO-Link, минимальное время цикла:
1 мс
IO-Link, ширина данных процесса IN:
2 Байт
IO-Link, тип порта:
A
Максимальная длина линии:
15 м выходы, 15 м входы, 20 м с IO-Link
IO-Link, режим связи:
COM3 (230.4 kbd)
