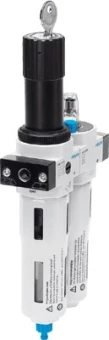

Блок подготовки воздуха Festo FRCS-3/8-D-5M-O-MIDI

Артикул: 194909
Сравнения
Избранное
Блок подготовки воздуха Festo FRCS-3/8-D-5M-O-MIDI Блок подготовки воздуха Festo FRCS-3/8-D-5M-O-MIDI
Блок подготовки воздуха Festo FRCS-3/8-D-5M-O-MIDI Блок подготовки воздуха Festo FRCS-3/8-D-5M-O-MIDI
Производитель:
Festo
Артикул:
194909
Наименование:
Блок подготовки воздуха

Перейти к описанию
цену уточняйте
Цена с НДС 20%
В корзине
2 недели

Описание и характеристики

Основные характеристики

Тип оборудования:
Комбинации блоков
Серия товара:
FRCS
Наименование:
Блок подготовки воздуха

Условия эксплуатации

Рабочая температура:
От -10 °C до +60 °C
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура окружающей среды:
От -10 °C до +60 °C
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [-:9:-] Инертные газы
Минимальное рабочее давление:
1 бар
Максимальное рабочее давление:
16 бар
Чистота воздуха на выходе:
Сжатый воздух по ISO 8573-1:2010 [6:8:-] Инертные газы

Комбинации блоков

Блок подготовки:
Маслораспылитель
Блок фильтрации:
Фильтр-регулятор

Массо-габаритные и монтажные характеристики

Тип резьбы:
G
Вес:
1680 г
Монтажный шаг:
55 мм
Присоединение манометра:
G1/4
Положение при сборке:
Вертикально +/- 5°
Тип крепления:
Линейный монтаж. С принадлежностями

Особенности материалов

Материал стакана:
PC (Поликарбонат)
Замечания по материалу:
Соответствует директиве RoHS
Кожух стакана:
Металлический кожух стакана
Материал корпуса:
Цинковая штамповка

Технические характеристики

Присоединение:
3/8
Диапазон регулировки давления:
От 0,5 бар до 12 бар
Фиксатор привода:
Поворотная рукоятка со встроенной фиксацией
Отвод конденсата:
Ручной
Максимальный гистерезис давления:
0,2 бар
Максимальный стандартный расход:
1700
Максимальный объем конденсата:
43 мл
Степень фильтрации:
5 мкм
Индикация:
Без манометра
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
