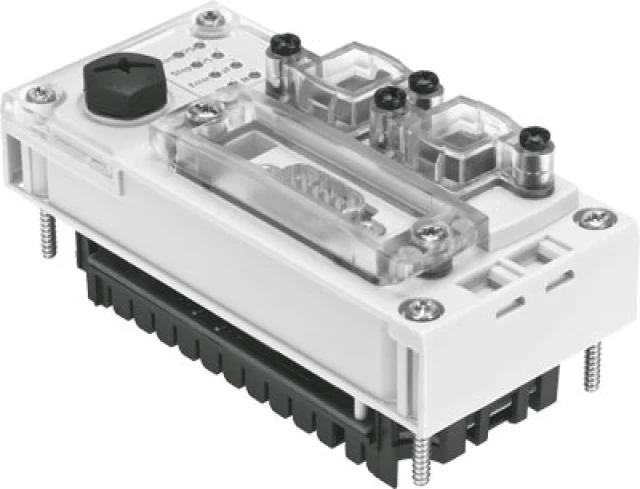

Блок управления Festo CPX-CEC-C1-V3
Артикул: 3473128
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
CPX
Группа:
Для CPX
Наименование:
Блок управления
Особенности материалов
Замечания по материалу:
Соответствует директиве RoHS
Материал корпуса:
PA (Полиамид) с армированиемPC (Поликарбонат)
Массо-габаритные и монтажные характеристики
Вес:
135 г
Размеры W x L x H:
50 mm x 107 mm x 55 mm
Технические характеристики
Интерфейс Ethernet:
RJ 45 (розетка, 8-пиновая)
Интерфейс промышленной шины, скорость обмена данными:
125, 250, 500, 800, 1000кбит/сНастройка через програмное обеспечение
Программное обеспечение:
CODESYS provided by Festo
Флаги:
28 кБ сохраняемые данныеИзменяемая концепция CoDeSys
Ethernet, количество:
1
Функциональные модули:
Читать диагностику модуля CPXСтатус диагностики CPXКопировать трассу диагностики CPXИ другие
Ethernet, скорость передачи данных:
10/100 Мбит/с
Ethernet, соединительный разъем:
RJ45Розетка8-пин
Программирование, поддержка обработки файлов:
Да
Интерфейс промышленной шины, подключение:
РазъемSub-D9-пин
Промышленная шина, интерфейс:
CAN-Bus
Светодиоды, относящиеся к шине:
TP: Link/Traffic
Диагностика:
По канально- и модульно-ориентированная диагностикаПо канально-По канально- и модульно-ориентированная диагностика- Перенапряжение/короткое замыкание в модулях- Диагностическая память
Светодиоды, относящиеся к продукту:
ERR: ошибка времени выполнения программы контроллерM= модиф. / активный по усилиюPL: питание нагрузкиPS: питание электроники, питание датчикаRUN: статус контроллераSF: системная ошибкаSTOP: статус контроллера
Параметры конфигурации:
CODESYS V3
Собственное потребление тока при рабочем напряжении:
Типично 85 мА
Общее количество осей:
127
Поддержка конфигурации:
CODESYS V3
Память программы:
16 MB программа пользователя
CPU данные:
256 MB RAM32 MB FlashПроцессор 800 MHz
Элементы управления:
DIL переключатель для конечного резистора CANПоворотный переключатель для пуск/стоп
Ethernet, поддерживаемые протоколы:
TCP/IP, EasyIP, Modbus TCP
Поддержание напряжения питания при сбое:
10 ms
Выбор IP адресов:
DHCPЧерез CoDeSysС помощью MMI
Программирование, рабочий язык:
DE, EN
Язык программирования:
По IEC 61131-2Электроконтактная схема (LDR)Список команд (STL)Структурированный текстФункциональная схемаТаблица секвенциальных функцийДополнительно CFC
Интерфейс промышленной шины, гальваническая развязка:
Да
Время обработки:
Примерно 200 мс/1 к операторов
Интерфейс управления:
CAN-Bus
Дополнительные функции:
Функции диагностикиФункция перемещения для электрических приводов.
Номинальное рабочее напряжение DC, нагрузка:
Без пневматики: 18 … 30 V24 VС распределителями Midi/Maxi: 21,6... 26.4 VС пневматикой CPA: 20,4 ... 26,4 VС пневматикой MPA: 18 ...30 V
Класс защиты:
IP65IP67
Электрические характеристики
Номинальное рабочее напряжение DC:
24 В
Условия эксплуатации
Сопротивление коррозии:
2 - Средняя стойкость к коррозии
Относительная влажность воздуха:
95%Не конденсирующий
Температура хранения:
От -20 °C до +70 °C
Температура окружающей среды:
От -5 °C до +50 °C
Интерфейс
Протокол:
CODESYS Level 2EasyIPModbus TCPTCP/IP
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
