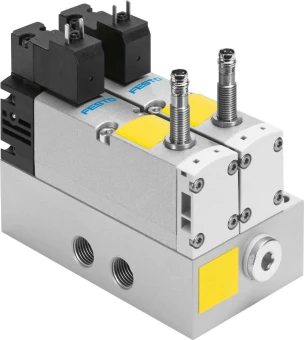

Блок управления Festo VOFA-L26-T52-M-G14-1C1-APP

Артикул: 569819

Сравнения

Избранное

Производитель:

Festo

Артикул:

569819

Наименование:

Блок управления

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Тип оборудования:

Распределители

Наименование:

Блок управления

Группа:

Для специфических применений

Серия товара:

VOFA

Условия эксплуатации

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Номинальная высота использования выше уровня моря:

1000 м в соответствии с VDE 0580

Рабочая среда пилотного каскада:

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая среда:

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Температура окружающей среды:

От -5 °C до +50 °C

Максимальное рабочее давление:

10 бар

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC; В соответствии с директивой EU по машиностроению

Пилотное давление:

От 3 до 10 бар

Минимальное рабочее давление:

3 бар

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Особенности материалов

Тип уплотнения:

Мягкий

Замечания по материалу:

Соответствует директиве RoHS

Материал корпуса:

Алюминиевое литье под давление; PA (Полиамид)

Материал винтов:

Гальванизированная сталь

Материал уплотнения:

FPM (Фторкаучук) HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Массо-габаритные и монтажные характеристики

Присоединение манометра:

G1/4

Ширина:

65 мм

Положение при сборке:

Любое

Присоединение выхлопа:

1/4

Вес:

1,138 г

Тип крепления:

Со сквозным отверстием

Присоединение комплектующих:

Наружная резьба

Тип резьбы:

Дополнительные характеристики

Отображение статуса сигнала:

С принадлежностями

Функция безопасности:

Манипуляция/Защита при запуске; Реверсирование перемещения

Защита от перекрытия:

Да

Уровень представления (PL):

Защита работы, защита от неожиданного запуска, до категории 4; Уровень производительности е; Реверсивное движение по категории 4; Уровень производительности e

Электрические характеристики

Остаточная пульсация датчика:

± 10 %

Максимальная частота переключения датчика:

5 Гц

Подключение датчика:

Разъем 3-пин M8X1

Падение напряжения датчика:

<= 2 В

Допустимые колебания напряжения:

-15 %/+10 %

Рабочее напряжение катушки:

24 В DC

Мощность катушки:

1,8 Вт

Максимальный выходной ток датчика:

200 мА

Стандарт электрического подключения:

DIN EN 175 301-803-B

Расположение контактов:

Тип С

Диапазон рабочего напряжения датчика:

От 10 до 30 В DC

Технические характеристики

Время включения:

22 мс

Время выключения распределитель - датчик:

11 мс

Рабочий цикл:

100 %

Максимальный стандартный расход:

950

Позитивный тестовый импульс с логикой 0:

1000 мкс

Защита от переполюсовки:

Для всех электрических соединений

Опрос позиции переключения:

Нормальное положение с датчиком

Негативный тестовый импульс с логикой 1:

800 мкс

Датчик сопротивления короткого замыкания:

Пульсирующий

Ручное дублирование:

Нет

Присоединение:

1/4

Выход переключателя:

PNP

Функция быстрого выхлопа:

Дросселирующий

Уровень звукового давления:

85 дБ(А)

Время выключения:

56 мс

Тип пилотного управления:

Непрямого действия

Время включения распределитель - датчик:

60 мс

Принцип измерения:

Индуктивный

Класс защиты:

IP65 NEMA 4

Отображение статуса переключения датчика:

LED

Максимальное поле магнитной интерференции:

60 мТ

Направление потока:

Нереверсивный

Тип действия:

Моностабильный

Количество линий и позиций:

5/2 лин./поз.

Тип сброса:

Пружинный

Тип конструкции:

Золотниковый

Тип управления:

Электромагнитное

Датчик тока холостого хода:

<= 10 мА

Питание пилотного каскада:

Внутренний

Стандарты

Защита от прямого и непрямого контакта:

PELV Защищено по EN 60950/IEC 950

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Соответствует стандарту:

EN 60947-5-2

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Сертификационный департамент:

IFA 1004008

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
