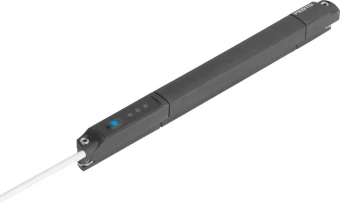

Датчик положения Festo SDAT-MHS-M125-1L-SA-E-0.3-M8

Артикул: 1531268

Сравнения

Избранное

Производитель:

Festo

Артикул:

1531268

Наименование:

Датчик положения

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

SDAT

Группа:

Датчики

Наименование:

Датчик положения

Технические характеристики

Время выключения:

< 2 мс

Максимальная частота переключения:

1 кГц

Зона чувствительности:

От 0 до 125 мм

Оптимальное решение для:

Применений, в которых требуется надежная аналоговая обратная связь на ход поршня и высокая точность повторения

Принцип измерения:

Магнитный

Максимальная скорость перемещения:

3 м/с

Средний интервал сканирования:

1 мс

Разрешающая способность при измерении перемещения:

0,05 мм

Напряжение питания:

От 15 до 30 В DC

Типичная ошибка линейности:

±0,25 мм

Чувствительность, выход по току:

0,128 мА/мм

Время включения:

< 2 мс

Метод измерения:

Холла

Точность повторения:

0,1 мм

Направление выхода:

Аксиальный

Максимальная характеристика контакта:

2,7 Вт DC

Измеряемая величина:

Положение

Класс защиты:

IP65 IP68

Выходной сигнал:

PNP

Максимальный выходной ток:

100 мА

Интерфейс

IO-Link, протокол:

Device V 1.1

IO-Link, режим связи:

COM3 (230.4 kbd)

IO-Link, тип порта:

IO-Link, поддержка SIO режима:

Да

IO-Link, ширина данных процесса IN:

2 байт

IO-Link, данные процесса содержат IN:

12 бит PDV (значение измерения позиции)
4 бит BDC (мониторинг позиции)

IO-Link, классы функции:

Бинарные каналы данных (BDC)
Переменная данных процесса (PDV)
Идентификация
диагностика
Teach channel

IO-Link, профиль:

Умный сенсорный профиль

IO-Link, минимальное время цикла:

1 мс

Протокол:

I-Port
IO-Link

Условия эксплуатации

Специальные характеристики:

Стойкий к маслу

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Защищен от смены полярности:

Для всех электрических соединений

Защита от короткого замыкания:

Да

Атрибуты кабеля:

Энергетическая цепь + робот

Условия испытания кабеля:

Прочность на изгиб в соответствии со стандартом Festo
Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм.
Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м

Температура окружающей среды:

От -25 °C до +70 °C

Особенности материалов

Материал фольги:

Полиэстер

Материал оплетки кабеля:

TPE-U(PUR) (Термопластичный полиуретан)

Замечания по материалу:

Соответствует директиве RoHS

Материал накидной гайки:

Никелированная латунь

Материал электрического контакта:

Медный сплав
Позолочен

Материал корпуса:

Никелированная латунь
PA (Полиамид) с армированием
Полиэстер
Нержавеющая легированная сталь

Стандарты

Авторизация:

RCM Mark
c UL us - Listed (OL)

Дополнительные характеристики

Опции настройки:

IO-Link
Кнопка

Рабочий режим дисплея:

Жёлтый светодиод

Индикация состояния:

Красный светодиод

Режим готовности дисплея:

Зеленый светодиод

Цвет оплетки кабеля:

Серый

Функция переключающего элемента:

Переключаемый

Массо-габаритные и монтажные характеристики

Тип крепления:

Вставляется в паз сверху

Длина кабеля:

0,3 м

Вес:

30 г

Форма датчика:

Кубическая

Способ крепления датчика:

Т-образный паз

Положение при сборке:

Любое

Тип присоединения:

Вращающаяся резьба

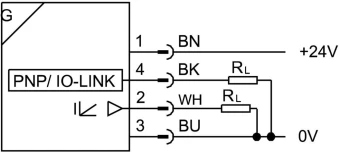

Электрические характеристики

Электрическое подключение:

M8x1

Номинальное рабочее напряжение:

24 В DC

Максимальное сопротивление нагрузки:

500 Ом

Электрическое состояние выхода:

Н. З. или Н. О. контакт

Падение напряжения:

2,5 В

Остаточная пульсация:

10 %

Количество контактов:

4-пин

Диапазон сигнала:

От 4 до 20 мА

Тип электрического подключения:

Разъем с кабелем по EN 61076-2-104

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
