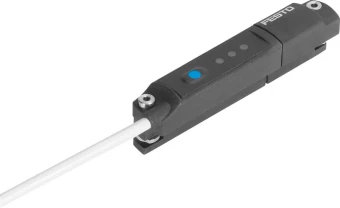

Датчик положения Festo SDAT-MHS-M50-1L-SA-E-0.3-M8

Артикул: 1531265

Сравнения

Избранное

Производитель:

Festo

Артикул:

1531265

Наименование:

Датчик положения

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Группа:

Датчики

Серия товара:

SDAT

Наименование:

Датчик положения

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Материал электрического контакта:

Медный сплав
Позолочен

Материал накидной гайки:

Никелированная латунь

Материал оплетки кабеля:

TPE-U(PUR) (Термопластичный полиуретан)

Материал фольги:

Полиэстер

Материал корпуса:

Никелированная латунь
PA (Полиамид) с армированием
Полиэстер
Нержавеющая легированная сталь

Стандарты

Авторизация:

RCM Mark
c UL us - Listed (OL)

Электрические характеристики

Электрическое состояние выхода:

Н. З. или Н. О. контакт

Падение напряжения:

2,5 В

Диапазон сигнала:

От 4 до 20 мА

Максимальное сопротивление нагрузки:

500 Ом

Количество контактов:

4-пин

Номинальное рабочее напряжение:

24 В DC

Электрическое подключение:

M8x1

Остаточная пульсация:

10 %

Тип электрического подключения:

Разъем с кабелем по EN 61076-2-104

Условия эксплуатации

Защита от короткого замыкания:

Да

Условия испытания кабеля:

Прочность на изгиб в соответствии со стандартом Festo
Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм.
Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м

Защищен от смены полярности:

Для всех электрических соединений

Атрибуты кабеля:

Энергетическая цепь + робот

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Специальные характеристики:

Стойкий к маслу

Температура окружающей среды:

От -25 °C до +70 °C

Массо-габаритные и монтажные характеристики

Форма датчика:

Кубическая

Положение при сборке:

Любое

Вес:

19 г

Способ крепления датчика:

Т-образный паз

Длина кабеля:

0,3 м

Тип крепления:

Вставляется в паз сверху

Тип присоединения:

Вращающаяся резьба

Интерфейс

IO-Link, поддержка SIO режима:

Да

IO-Link, ширина данных процесса IN:

2 байт

IO-Link, профиль:

Умный сенсорный профиль

IO-Link, тип порта:

IO-Link, классы функции:

Бинарные каналы данных (BDC)
Переменная данных процесса (PDV)
Идентификация
диагностика
Teach channel

IO-Link, режим связи:

COM3 (230.4 kbd)

IO-Link, протокол:

Device V 1.1

IO-Link, данные процесса содержат IN:

12 бит PDV (значение измерения позиции)
4 бит BDC (мониторинг позиции)

IO-Link, минимальное время цикла:

1 мс

Протокол:

I-Port
IO-Link

Технические характеристики

Средний интервал сканирования:

1 мс

Разрешающая способность при измерении перемещения:

0,05 мм

Измеряемая величина:

Положение

Оптимальное решение для:

Применений, в которых требуется надежная аналоговая обратная связь на ход поршня и высокая точность повторения

Чувствительность, выход по току:

0,32 мА/мм

Максимальная характеристика контакта:

2,7 Вт DC

Точность повторения:

0,1 мм

Направление выхода:

Аксиальный

Максимальная скорость перемещения:

3 м/с

Время выключения:

< 2 мс

Выходной сигнал:

PNP

Максимальная частота переключения:

1 кГц

Напряжение питания:

От 15 до 30 В DC

Метод измерения:

Холла

Время включения:

< 2 мс

Принцип измерения:

Магнитный

Зона чувствительности:

От 0 до 50 мм

Типичная ошибка линейности:

±0,25 мм

Класс защиты:

IP65 IP68

Максимальный выходной ток:

100 мА

Дополнительные характеристики

Индикация состояния:

Красный светодиод

Цвет оплетки кабеля:

Серый

Режим готовности дисплея:

Зеленый светодиод

Рабочий режим дисплея:

Жёлтый светодиод

Опции настройки:

IO-Link
Кнопка

Функция переключающего элемента:

Переключаемый

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
