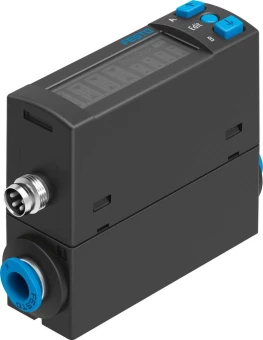

Датчик расхода Festo SFAH-1U-Q4S-PNLK-PNVBA-M8

Артикул: 8058466

Сравнения

Избранное

Производитель:

Festo

Артикул:

8058466

Наименование:

Датчик расхода

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Группа:

Датчики

Серия товара:

SFAH

Наименование:

Датчик расхода

Массо-габаритные и монтажные характеристики

Форма датчика:

Кубическая

Положение при сборке:

Любое

Тип крепления:

С принадлежностями

Вес:

60 г

Подключение к среде:

4 мм

Тип присоединения:

Цанга

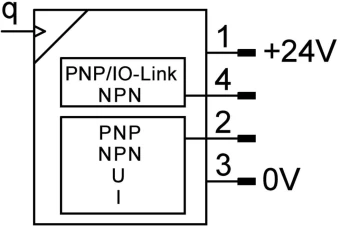

Электрические характеристики

Количество контактов:

4-пин

Диапазон сигнала:

От 0 до 10 В;от 4 до 20 мА;от 1 до 5 В

Холостой ток:

<= 25 мА

Электрическое подключение:

M8x1

Электрическое состояние выхода:

Н. З. или Н. О. контакт

Максимальное сопротивление нагрузки:

500 Ом

Тип электрического подключения:

Штекер по EN 61076-2-104

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Материалы в контакте со средой:

Анодированный алюминийЭпоксидная смолаNBRPA с армированиемСиликонНитрид кремнияЛегированная сталь, нержавеющая

Материал корпуса:

PA (Полиамид) с армированием

Технические характеристики

Диапазон измерения расхода:

От 0,02 до 1 л/мин

Метод измерения:

Термальный

Точность повторения нулевой точки:

0,2 %FS

Расход:

От 0 до 1 л/мин

Измеряемая величина:

Массовый расход. Объемный расход

Граница температурного коэффициента:

0,15 % FS/K

Минимальное сопротивление нагрузки, выход по напряжению:

20 кОм

Класс защиты:

IP40

Граница зависимости давления:

1 % FS/ бар

Падение давления:

< 5 мбар

Напряжение питания:

От 22 до 26 В DC

Направление потока:

В любом направлении

Номинальная температура:

+23 °C

Точность повторения поля:

0,8 %FS

Оптимальное решение для:

Контроля контура охлаждения, утечек или повреждений трубопроводов, мониторинга заполнения

Выходной сигнал:

PNP (2х) или NPN (2х) или IO-Link

Максимальный выходной ток:

100 мА

Стандарты

Авторизация:

RCM Mark

Метрологические характеристики

Точность расхода:

+/- (2% o.m.v. + 1% FS)

Дополнительные характеристики

Единицы измерения:

гг/минлл/часл/минscftscft/h

Опции настройки:

Teach-InIO-LinkЧерез дисплей и кнопки

Тип дисплея:

Многоцветный ЖК-индикатор с подсветкой

Защита от несанкционированной перенастройки:

IO-LinkPIN-Code

Функция переключения:

Оконный режим. Компаратор порогового значения. Режим Auto difference

Интерфейс

IO-Link, классы функции:

Бинарные каналы данных (BDC)Переменная данных процесса (PDV)ИдентификациядиагностикаTeach channel

IO-Link, профиль:

Умный сенсорный профиль

IO-Link, тип порта:

IO-Link, протокол:

Device V 1.1

IO-Link, ширина данных процесса IN:

3 байт

IO-Link, режим связи:

COM2 (38,4 кБод)

IO-Link, требуется память данных:

< 500 байт

IO-Link, данные процесса содержат IN:

1 бит BDC (мониторинг объема)14 бит PDV (значение измерения расхода)2 бита BDC (мониторинг потока)

IO-Link, поддержка SIO режима:

Да

IO-Link, минимальное время цикла:

4 мс

IO-Link, содержание сервисных данных IN:

32 бит PDV (значение измеренного объема)

Протокол:

IO-Link

Условия эксплуатации

Рабочая среда:

Сжатый воздух. Азот

Температура окружающей среды:

От 0 °C до +50 °C

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Минимальное рабочее давление:

От -0,9 бар

Защита от короткого замыкания:

Да

Рабочая температура:

От 0 °C до +50 °C

Защищен от смены полярности:

Для всех электрических соединений

Класс безопасности:

III

Сопротивление коррозии:

2 - Средняя стойкость к коррозии

Максимальное рабочее давление:

10 бар

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
