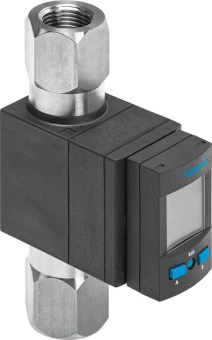

Датчик расхода Festo SFAW-100-TG34-E-PNLK-PNVBA-M12

Артикул: 8036875

Сравнения

Избранное

Производитель:

Festo

Артикул:

8036875

Наименование:

Датчик расхода

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Датчик расхода

Серия товара:

SFAW

Группа:

Датчики

Особенности материалов

Материал корпуса:

PA (Полиамид) с армированием

Материалы в контакте со средой:

EPDM (perox.)ETFEНержавеющая стальPA6T/6I усиленный

Замечания по материалу:

Соответствует директиве RoHS

Метрологические характеристики

Точность расхода:

±2% макс. значения для расхода <= 50% диапазона±2% измеренного значения для расхода >= 50% диапазона

Массо-габаритные и монтажные характеристики

Тип присоединения:

Штуцер

Подключение к среде:

G3/4

Вес:

530 г

Положение при сборке:

Любое

Форма датчика:

Блочная

Интерфейс

IO-Link, поддержка SIO режима:

Да

IO-Link, данные процесса содержат IN:

1 бит BDC (мониторинг объема)14 бит PDV (значение измерения расхода)2 бита BDC (мониторинг потока)

IO-Link, ширина данных процесса IN:

3 байт

Максимальная длина линии:

20 м с IO-Link

IO-Link, классы функции:

Бинарные каналы данных (BDC)Переменная данных процесса (PDV)ИдентификациядиагностикаTeach channel

IO-Link, профиль:

Умный сенсорный профиль

IO-Link, режим связи:

COM2 (38,4 кБод)

Протокол:

IO-Link

IO-Link, минимальное время цикла:

5 мс

IO-Link, требуется память данных:

0,5 Килобайт

IO-Link, тип порта:

IO-Link, содержание сервисных данных IN:

32 бит PDV (значение измеренного объема)

IO-Link, протокол:

Device V 1.1

IO-Link, ширина данных процесса OUT:

0 байт

Технические характеристики

Расход:

От 0 до 100 л/мин

Оптимальное решение для:

Контроля контура охлаждения, утечек или повреждений трубопроводов, мониторинга заполнения

Точность температуры:

±2 °C

Напряжение питания:

От 8 до 30 В DC

Максимальный выходной ток:

100 мА

Класс защиты:

IP65

Диапазон измерения расхода:

От 5 до 100 л/мин

Номинальная температура:

+23 °C

Измеряемая величина:

Расход. Температура

Направление потока:

В любом направлении P1 -> P2

Граница температурного коэффициента:

±0,05 % FS/K

Повторяемость значения расхода:

< ±0.5% макс. значения для расхода <= 50% диапазона< ±1% измеренного значения для расхода >= 50% диапазона

Минимальное сопротивление нагрузки, выход по напряжению:

15 кОм

Метод измерения:

Вихревой (расход) PT1000 (Температура)

Выходной сигнал:

PNP (2х) или NPN (2х) или IO-Link

Условия эксплуатации

Примечание по рабочей среде:

Необходимо быть уверенным что рабочая среда совместима с материалами, с которыми она вступает в контакт.

Защищен от смены полярности:

Для всех электрических соединений

Максимальное рабочее давление:

12 бар

Примерное указание по рабочему давлению:

Максимум 12 бар при 40°C, максимум 6 бар при 100°C

Рабочая среда:

Вода. Нейтральные жидкости

Рабочая температура:

От 0 °C до +90 °C

Минимальное рабочее давление:

0 бар

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Защита от короткого замыкания:

Да

Температура окружающей среды:

От 0 °C до +50 °C

Сопротивление коррозии:

3 - Высокая стойкость к коррозии

Дополнительные характеристики

Функция переключения:

Оконный режим. Компаратор порогового значения. Свободно программируемый

Единицы измерения:

US galUS gal/mincftcft/minll/hl/minm3°C°F

Электрические характеристики

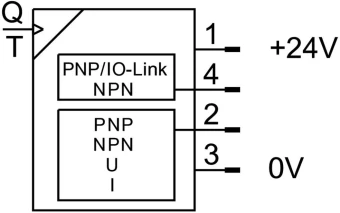

Тип электрического подключения:

Штекер по EN 60947-5-2

Электрическое состояние выхода:

Н. З. или Н. О. контакт

Количество контактов:

5-пин

Максимальное сопротивление нагрузки:

500 Ом

Электрическое подключение:

M12x1

Диапазон сигнала:

От 0 до 10 В;от 4 до 20 мА;от 1 до 5 В

Стандарты

Авторизация:

RCM Mark С UL us - Listed (OL)

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
