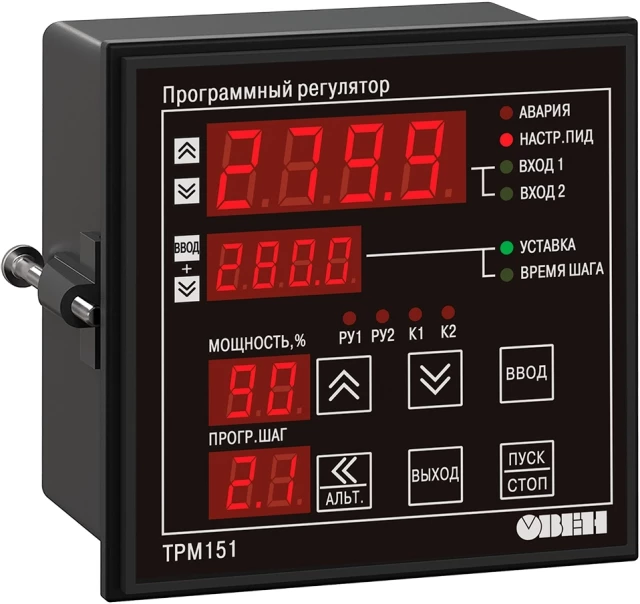

Двухканальный ПИД-регулятор с RS-485 ОВЕН ТРМ151-Щ1.УТ.04

Двухканальный ПИД-регулятор с RS-485 Owen ТРМ151-Щ1-УТ-04 — двухканальный программный ПИД-регулятор с пошаговыми программами и RS-485. Применяется для создания систем управления различного уровня сложности — от контуров локального регулирования до комплексных систем управления объектами с интеграцией в АСУ.

Основные функции

• измерение физических параметров объекта, контролируемых входными первичными преобразователями;
• цифровая фильтрация измеренных параметров от промышленных импульсных помех;
• коррекция измеренных параметров для устранения погрешностей первичных преобразователей;
• вычисление значений параметров объекта по заданной формуле;
• отображение результатов измерений или вычислений на встроенном светодиодном четырехразрядном цифровом индикаторе;
• регулирование физической величины по ПИД или двухпозиционному закону;
• изменение уставки по заданной технологической программе;
• регистрация измеренной или вычисленной физической величины на ЦАП «параметр — ток 4...20 мА»;
• формирование аварийного сигнала при обнаружении неисправности первичных преобразователей с отображением его причины на цифровом индикаторе;
• формирование аварийного сигнала при выходе регулируемой величины за допустимые пределы;
• формирование аварийного сигнала при обнаружении неисправности исполнительного механизма (контроль LBA-аварии);
• отображение заданных параметров регулирования на встроенном светодиодном цифровом индикаторе;
• передачу в сеть RS-485 текущих значений любых измеренных или вычисленных величин, а также выходного сигнала регулятора и параметров состояния объекта; и др.

Особенности

• один или два канала программного пошагового регулирования;
• два встроенных универсальных входа и два выхода;
• программное управление различными исполнительными механизмами: 2-х позиционными (ТЭНы, двигатели), 3-х позиционными (задвижки, краны), дополнительными устройствами (заслонки, жалюзи, дымо- или парогенераторы и т.п.);
• автонастройка ПИД-регуляторов по современному эффективному алгоритму;
• режим ручного управления выходной мощностью регулятора;
• широкие возможности конфигурирования с ЭВМ или с передней панели прибора: различные уровни доступа для оператора, технолога и наладчика системы; для каждой стандартной модификации прибора — свой удобно организованный набор параметров;
• программы быстрого старта, разработанные специально для каждой модификации;
• возможность быстрого доступа к уставкам при программировании прибора с передней панели.

Эксплуатация

Для упрощения конфигурирования прибора ТРМ151 компания ОВЕН разработала линейку модификаций, ориентированных на решение типовых задач автоматизаци

Каждая модификация имеет жесткую структуру, которую конфигурировать не требуется. Пользователю остается только задать рабочие параметры.

Исполнение

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Комплектность

• Прибор ТРМ151;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Комплект крепежных элементов;
• Компакт-диск с программой конфигурирования;
• Методика поверки (по требованию заказчика).
