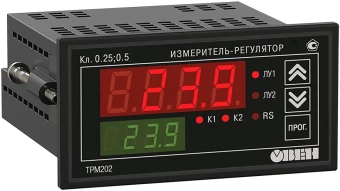

Двухканальный регулятор ОВЕН ТРМ202-Щ2.УК

Двухканальный регулятор с универсальным входом и RS-485 Owen ТРМ202-Щ2-УК — двухканальный регулятор с универсальным входом и интерфейсом RS-485. Прибор предназначен для измерения и автоматического регулирования температуры (при использовании в качестве датчиков ТС или ТП), а также других физических параметров, значения которых могут быть преобразованы датчиками в унифицированный сигнал постоянного тока или напряжения. Измеритель соответствует ГОСТ Р 52931–2008 и относится к изделиям государственной системы промышленных приборов и средств автоматизации. Прибор зарегистрирован в Государственном реестре средств измерений.

Основные функции

• измерение температуры и/или других физических величин (давления, влажности, расхода, уровня и т. п.) в двух различных точках с помощью датчиков, подключаемых к универсальным входам прибора;
• цифровая фильтрация и коррекция сигнала;
• масштабирование унифицированного сигнала для отображения на цифровом индикаторе физической величины; вычисление и индикацию квадратного корня из измеряемой величины;
• независимое регулирование двух измеряемых величин по двухпозиционному (релейному) закону;
• регулирование одной измеряемой величины по трехпозиционному закону;
• вычисление и регулирование разности двух измеряемых величин;
• отображение текущего измерения на встроенном светодиодном цифровом индикаторе;
• формирование выходного тока 4...20 мА или напряжения 0…10 В для регистрации или управления исполнительными механизмами по П-закону (при использовании ВУ аналогового типа).

Особенности

• регистрация данных на ПК и конфигурирование прибора с компьютера через интерфейс RS-485;
• дистанционное управление процессом регулирования (запуск/остановка);
• два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности и др. (можно подключать два датчика разного типа);
• два независимых канала регулирования измеряемых величин по двухпозиционному закону или аналоговому П-закону;
• регулирование и одновременная регистрация измеряемой величины при установке ЦАП 4…20 мА в качестве второго выходного устройства
• одноканальное трехпозиционное регулирование (с двумя разными уставками);
• встроенный интерфейс RS -485 (протокол ОВЕН, Modbus ASCII/RTU);
• конфигурирование на ПК или с лицевой панели прибора;
• быстрый доступ к изменению уставок с лицевой панели;
• уровни защиты настроек для разных групп специалистов.

Эксплуатация

Терморегулятор имеет два логических устройства (ЛУ), для каждого из которых пользователь может задавать входную величину:

• измеренное на входе 1 значение;
• измеренное на входе 2 значение;
• разность значений с 1-го и 2-го входов.

Каждое логическое устройство может работать в одном из 3-х режимов:

• двухпозиционный регулятор (компаратор, устройство сравнения);
• аналоговый П-регулятор;
• измеритель-регистратор.

Режим работы каждого ЛУ определяется типом соответствующего ему выходного устройства (ВУ).

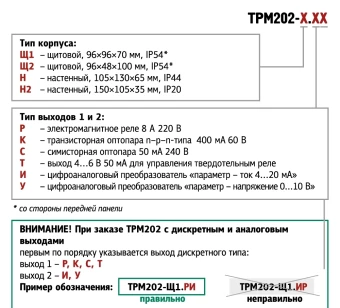

Исполнение

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2.

Где применяются?

Измеритель применяется в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании. Прибор может использоваться на промышленных объектах, подконтрольных Ростехнадзору.

Комплектность

• Прибор ТРМ202;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Комплект крепежных элементов;
• Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 10 шт.;
• Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.;
• Методика поверки (по требованию заказчика).
