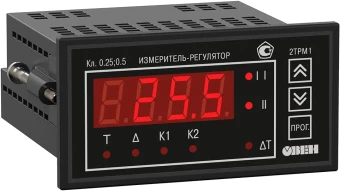

Двухканальный регулятор с универсальным входом ОВЕН 2ТРМ1-Щ2.У.КИ

Двухканальный регулятор с универсальным входом Owen 2ТРМ1-Щ2-У-КИ — двухканальный микропроцессорный измеритель-регулятор. Предназначен для измерения и автоматического регулирования температуры (при использовании в качестве датчиков ТС или ТП), а также других физических параметров, значения которых могут преобразовываться датчиками в напряжение или унифицированный сигнал постоянного тока. Прибор соответствуют ГОСТ Р 52931– 2008 и относится к изделиям государственной системы промышленных приборов и средств автоматизации. Может применяться на промышленных объектах, подконтрольных Ростехнадзору.

Основные функции

• измерение температуры и/или других физических величин (давления, влажности, расхода, уровня и т.п.) в двух различных точках с помощью датчиков;
• скоростные измерения (0,1 секунд) с использованием унифицированных датчиков тока или напряжения (только для приборов в корпусе Щ11).
• цифровая фильтрация и коррекция входного сигнала;
• масштабирование унифицированного сигнала для отображения на индикаторе физической величины;;
• вычисление и индикация квадратного корня из измеряемой величины;
• независимое регулирование двух измеряемых величин по двухпозиционному (релейному) закону;
• регулирование одной измеряемой величины по трехпозиционному закону (с двумя «уставками» и двумя устройствами управления на один канал контроля).
• сигнализация по П- или U-образной логике;
• вычисление разности двух измеряемых величин (ΔТ=T1-T2);
• формирование выходного тока 4...20 мА или напряжения 0…10 В для регистрации или управления исполнительными механизмами по П-закону (при использовании ВУ аналогового типа).

Особенности

• универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.;
• двухпозиционное регулирование и аналоговое П-регулирование входной величины;
• выходной сигнал тока 4...20 мА для регистрации измеренной величины (модификация по типу выхода И);
• возможность управления трехфазной нагрузкой (модификация по типу выхода С3);
• универсальный источник питания (только для стандартных позиций) позволяет запитывать прибор как от источника переменного напряжения 90…264 В (номинал 220 В), так и от источника постоянного напряжения 20…375 В (номинал 24 В);
• встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ.

Эксплуатация

• программирование кнопками на лицевой панели прибора;
• сохранение настроек при отключении питания;
• защита настроек от несанкционированных изменений;
• информация о любом из измеренных параметров отображается на встроенном светодиодном цифровом индикаторе;
• повышенная надежность: наработка на отказ составляет 100 000 часов;
• гарантийный срок обслуживания — 5 лет;
• межпроверочный интервал — 3 года.

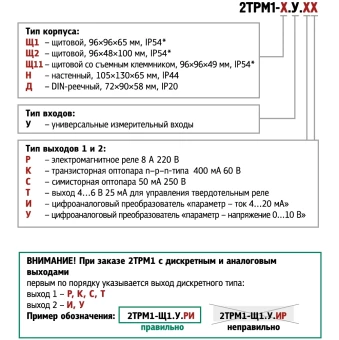

Исполнение

• Н — настенный, 130×105×65;
• Щ1 — щитовой, 96×96×65 (со стороны передней панели);
• Щ2 – щитовой, 96×48×100 (со стороны передней панели);
• Д — для крепления на DIN-рейку 90×72×58;
• Щ11 — щитовой со съемным клеммником 96х96х49 (со стороны передней панели).

Где применяются?

• холодильная техника;
• сушильные шкафы;
• печи различного назначения;
• другое технологическое оборудование.

Комплектность

• Прибор 2ТРМ;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Комплект крепежных элементов;
• Резистор С2-29В 50 Ом 0,1% 125ppm/°C - 2 шт.;
• Делитель напряжения РД10 (поставляется по отдельному заказу);
• Методика поверки (по требованию заказчика).
