Эмулятор печки ОВЕН ЭП10

Эмулятор печи Owen ЭП10 — эмулятор печи. Миниатюрная печь используется в качестве объекта управления при наладке установок (систем), функционирующих с применением терморегуляторов (ТРМ). Предназначен для проведения экспериментов в процессе наладочных работ.

Основные функции

• управление включением нагрева от выходного элемента терморегулятора (э/м реле или симисторной оптопары);
• светодиодная индикация при включении нагрева.

Особенности

• встроенный нагреватель мощностью 10 Вт;
• встроенный измеритель температуры (термосопротивление ТСМ 50М);
• питание осуществляется от сети переменного тока напряжением 220 В с помощью провода, оснащенного электрической вилкой и выключателем;
• питание терморегулятора может быть автономным или осуществляться от выходных клемм.

Исполнение

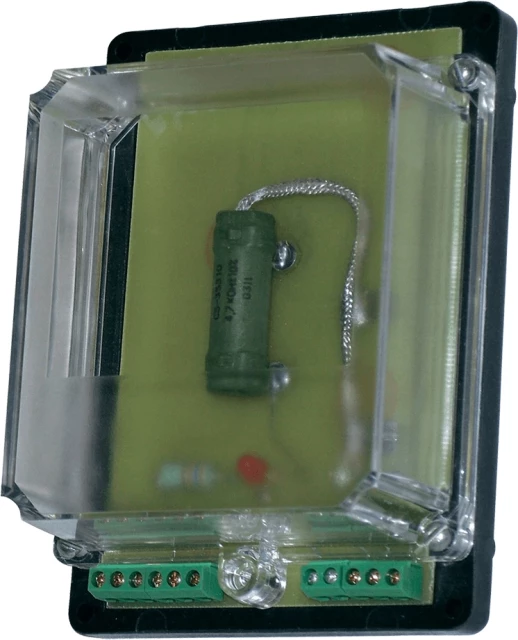

Прибор имеет удобный корпус с прозрачной крышкой для настенного крепления или размещения на столе.

Эксплуатация

При создании экспериментальных или демонстрационных стендов в цепи питания ЭП10 рекомендуется установить плавкий или автоматический предохранитель, рассчитанный на максимальный ток 0,5 А. 5.3 Управление нагревом ЭП10 осуществляется посредством выходного элемента терморегулятора. Следует использовать выходной элемент типа Р (э/м реле с нормально разомкнутыми контактами) или типа С (оптосимистор).

Где применяются?

Эмулятор печи ЭП10 можно использовать как в учебных целях, так и для проведения экспериментов. Применяется при организации лабораторных работ в учебных заведениях, а также для проверки корректности работы системы управления без подключения к реальному объекту. Может использоваться в составе стендов и демонстрационных макетов.

Комплектность

• Эмулятор печи ЭП10;
• Руководство по эксплуатации;
• Гарантийный талон.
