Эмулятор входных дискретных сигналов Owen ЭДИ-8 — эмулятор входных дискретных сигналов. Предназначен для имитации срабатывания дискретных датчиков, подключенных к дискретным входам ПЛК100-24 и ПЛК100-220.
Основные функции
- количество коммутируемых каналов — 8;
- коммутируемое напряжение постоянного тока — от 8 до 29 В.
Исполнение

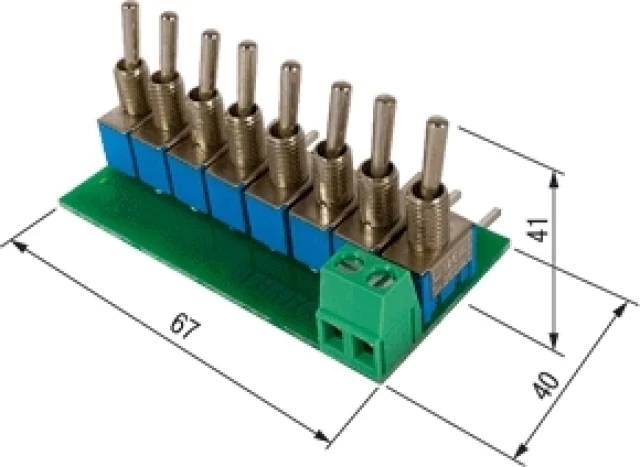

Эмулятор выполнен в виде бескорпусной печатной платы, на которой смонтированы штыревые клеммы для подключения к ПЛК и переключатели. Эмулятор крепится за счет подключения к клеммам ПЛК.
Эксплуатация
Соединение с ПЛК осуществляется штыревыми клеммами непосредственно в разъем ПЛК под винт. Для эмуляции сигнала логической единицы необходимо переключить соответствующий входу тумблер в направлении «от ПЛК». Номера тумблеров обозначены на плате и соответствуют номерам входов ПЛК.
Дополнительное соединение выполняется многожильным проводом сечением (0,5…1,0) мм2, концы которого перед соединением необходимо зачистить с таким расчетом, чтобы срез изоляции плотно прилегал к клеммной колодке (оголенные участки провода не должны выступать за ее пределы).
Где применяются?
Эмулятор может использоваться во время проведения пусконаладочных работ, а также для организации демонстрационных и лабораторных стендов.
