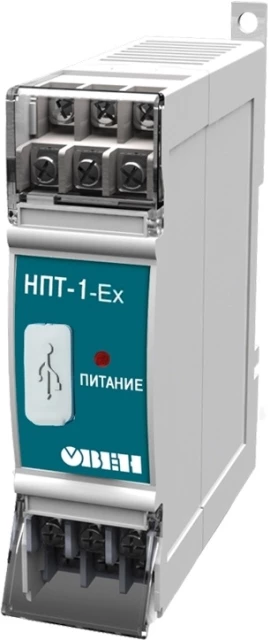

Искрозащищенный нормирующий преобразователь на DIN рейку НПТ-1-00-1-1-ЕХ ОВЕН НПТ-1.00.1.1.ЕХ

Артикул: 3465079

Сравнения

Избранное

Производитель:

ОВЕН

Артикул:

3465079

Наименование:

Нормирующий преобразователь

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Искрозащищенный нормирующий преобразователь на DIN рейку НПТ-1-00-1-1-ЕХ Owen НПТ-1-00-1-1-ЕХ-М01 — универсальный искрозащищенный нормирующий преобразователь сигналов датчиков температуры, расположенных во взрывоопасных зонах, в унифицированный сигнал постоянного тока 4…20 мА. Преобразователь предназначен для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ 6651-2009.

Прибор позволяет унифицировать сигналы с различных датчиков температуры, привести их к единому виду (токовая петля «4…20мА»), а за счет встроенного барьера искрозащиты обеспечивает защиту от аварийного попадания высокого напряжения, исключает возможность появления искры во взрывоопасной зоне.

Основные функции

Прибор осуществляет преобразование сигналов термодатчиков в унифицированный сигнал 0(4)...20мА. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

Особенности

преобразователь выполнен с взрывозащитой вида «искробезопасная электрическая цепь» (i), уровнем взрывозащищенности (с) категории IIС — [Ехic]IIC;
высокая надежность — соответствие ГОСТ Р 51522-99 по ЭМС, класс А;
высокая точность преобразования — 0.1%;
высокая разрешающая способность: для ТС — 15 бит, для ТП — 14 бит;
универсальный вход;
гальваническая развязка входных измерительных цепей, относительно цепей питания и выходных цепей формирования тока..

Эксплуатация

Прибор поддерживает большинство известных типов термодатчиков: 50(100)М, 50(100)П, Cu50(100), Pt50(100), 500(1000)П, Pt500(1000), Н100, ХА(К), ХК(L), ТЖК(J), ТНН(N), ТПП(S), ТПП(R)) и термопар (ТПР(В), ТВР(А-1, А-2, А-3), ТМК(Т). Настройка типа датчика, диапазона преобразования и других параметров осуществляется по интерфейсу USB 2.0 Full Speed.

Средняя наработка на отказ — не менее 500 000 часов. Средний срок службы — не менее 12 лет.

Исполнение

Крепление на DIN-рейку.

Где применяются?

Область применения — согласно маркировке взрывозащиты и нормативным документам, регламентирующим применение электрооборудования, расположенного вне взрывоопасной зоны и связанного искробезопасными внешними цепями с электротехническими устройствами, установленными во взрывоопасных зонах.

Преобразователи могут быть использованы во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах.

Комплектность

Прибор;
Руководство по эксплуатации;
Паспорт и Гарантийный талон;
Компакт–диск с ПО;
Методика поверки (по требованию заказчика).

Основные характеристики

Наименование:

Нормирующий преобразователь

Серия товара:

НПТ-1-Ех

Технические характеристики

Функция преобразования входных сигналов:

Линейно возрастающая или убывающая

Разрядность ЦАП:

Не менее 11 бит

Габаритные размеры:

98×82×22 мм

Диапазон допустимых напряжений питания:

От 12 В до 36 В

Потребляемый ток для рабочего режима:

Не более 35 мА

Класс взрывозащиты:

[Ехic]IIC

Стандарт интерфейса:

USB2.0 Full Speed

Время установления выходного сигнала после скачкообразного изменения входного:

Не более 1 с

Разрядность АЦП при работе с термометрами сопротивления:

Не менее 15 бит

Класс точности при работе с термоэлектрическими преобразователями:

0.5

Нелинейность преобразования:

Не хуже 0,1%

Сопротивление каждого соединительного провода, соединяющего преобразователь с датчиками:

Не более 600 Ом

Класс точности при работе с термометрами сопротивления:

0.25

Потребляемый ток для режима конфигурирования (питание осуществляется от USB-Host):

Не более 50 мА

Разрядность АЦП при работе с термопарами:

Не менее 14 бит

Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В):

1200 Ом

Номинальное значение напряжения питания:

24 В

Массо-габаритные и монтажные характеристики

Вес:

Не более 0,5 кг

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
