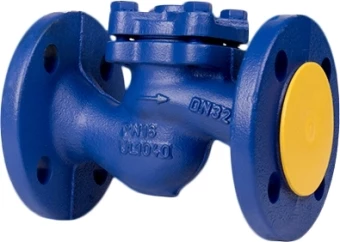

Клапан обратный подъемный чугунный фланцевый ZETKAMA 287A-100-C-31 Ру16 Ду100 (PN16 DN100 )

Клапан обратный подъемный чугунный фланцевый ZETKAMA 287A PN16 DN100 — фланцевый обратный полнопроходный подъемный клапан. Предназначен для автоматического перекрытия обратного потока рабочей среды.

Ключевые особенности

• клапан собран в соответствии со стандартом EN-12266-1;
• конструкцию характеризует малая строительная длина и экологическая безопасность.

В зависимости от исполнения для изготовления вентиля используются следующие материалы:

Исполнение А

• корпус, крышка корпуса выполнены из серого легированного чугуна с пластинчатым графитом EN- GJL-250 5.1301 (ex.JL 1040);
• клапан, кольцо клапана, шток изготавливаются из нержавеющей стали X20Cr13 (1.4006) или оловянной литейной бронзы CuSn10;
• пружина из закаленной мартенситной, устойчивой к коррозии, нержавеющей стали с однородной микроструктурой X17CrNi16-2 (1.4057) или оловянной бронзы обработанной давлением CuSn6;
• прокладка из графита CrNi.

Исполнение С

• корпус, крышка корпуса выполнены из ковкого легированного чугуна с шаровидным графитом EN – GJS-400-18 5.1303 (ex. JS1025);
• клапан, кольцо клапана, шток изготавливаются из нержавеющей стали X20Cr13 (1.4021) или оловянной литейной бронзы CuSn10;
• пружина из закаленной мартенситной, устойчивой к коррозии, нержавеющей стали с однородной микроструктурой X17CrNi16-2 (1.4057) или оловянной бронзы обработанной давлением CuSn6;
• прокладка из графита CrNi.

Исполнение F

• корпус, крышка корпуса выполнены из стали GP240GH+N (1.0619). Это обыкновенная сталь для изготовления сварно-литых конструкций и других деталей, работающих при температуре от -40 до +450 °С;
• клапан, кольцо клапана, шток изготавливаются из нержавеющей стали X20Cr13 (1.4021) или оловянной литейной бронзы CuSn10;
• пружина из закаленной мартенситной, устойчивой к коррозии, нержавеющей стали с однородной микроструктурой X17CrNi16-2 (1.4057) или оловянной бронзы обработанной давлением CuSn6;
• прокладка из графита CrNi.

Исполнение E

• корпус, крышка корпуса и кольцо клапана выполнены из из оловянно-свинцовой литейной бронзы CuSn5Zn5Pb5-C;
• клапан и шток клапанов размерами DN15-DN32 изготавливаются из специальной латуни CuZn35Ni, а для размеров DN40-DN300 — из оловянно-свинцовой литейной бронзы CuSn5Zn5Pb5-C
• пружина из закаленной мартенситной, устойчивой к коррозии, нержавеющей стали с однородной микроструктурой X17CrNi16-2 (1.4057) или оловянной бронзы обработанной давлением CuSn6;
• прокладка из графита FA1;
• в качестве соединения используются фланцы в соответствии с EN 1092-1, EN 1092-2, EN 1092-3 в зависимости от материала корпуса;
• длина между фланцами соответствует стандарту EN 558 s1.

Где применяются?

• бытовые и промышленные установки водоснабжения, водонагрева и отопления;
• системы охлаждения и кондиционирования;
• промышленные гидравлические системы;
