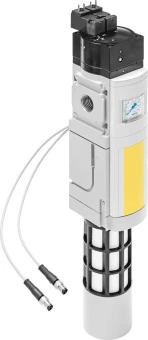

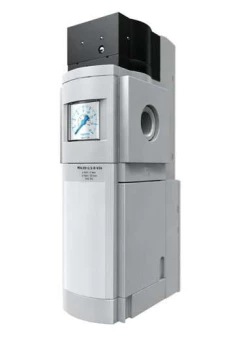

Клапан плавного пуска/быстрого выхлопа Festo MS6-SV-1/2-D-10V24-2M8

Артикул: 8038489

Сравнения

Избранное

Производитель:

Festo

Артикул:

8038489

Наименование:

Клапан плавного пуска/быстрого выхлопа

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Тип оборудования:

Клапан

Наименование:

Клапан плавного пуска/быстрого выхлопа

Группа:

Плавного пуска

Серия товара:

MS6-SV

Дополнительные характеристики

Отображение статуса сигнала:

LEDДискретные выходы

Функция безопасности:

ВыхлопПредотвращение внезапного запуска (подача давления)

Защита от перекрытия:

Нет

Уровень представления (PL):

Выхлоп/категория 3, класс оборудования dПредотвращение внезапного запуска (подача давления)/категория 3, Performance Level d

Массо-габаритные и монтажные характеристики

Тип резьбы:

Тип крепления:

Линейный монтаж. С принадлежностями

Монтажный шаг:

62 мм

Вес:

1900 г

Положение при сборке:

Любое

Условия эксплуатации

Температура хранения:

От -10 °C до +50 °C

Рабочая среда:

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Рабочая температура:

От -10 °C до +50 °C

Сопротивление коррозии:

2 - Средняя стойкость к коррозии

Примечание по рабочей среде:

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Максимальное рабочее давление:

10 бар

Обозначение CE:

В соответствии с директивой EU по машиностроению

Температура окружающей среды:

От -10 °C до +50 °C

Уровень целостности безопасности (SIL):

С выхлопом / SIL 3Предотвращение внезапного запуска (подача давления)/SIL3

Минимальное рабочее давление:

3,5 бар

Стандарты

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Соответствует стандарту:

DIN EN ISO 13849-1DIN EN ISO 13849-2

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Авторизация:

RCM Mark

Комбинации блоков

Блок давления:

Клапан быстрого выхлопа

Тип устройства:

Индивидуальное устройство

Электрические характеристики

Допустимые колебания напряжения:

+10 % / -15 %

Мощность катушки:

1.8 Вт

Рабочее напряжение катушки:

24 В DC

Электрическое подключение:

2х разъем по EN 175301-803 Расположение контактов тип С по EN 175301-803 2-пин

Особенности материалов

Тип уплотнения:

Мягкий

Материал корпуса:

Алюминиевое литье под давление

Замечания по материалу:

Соответствует директиве RoHS

Материал уплотнения:

NBR (Бутадиен-нитрильный каучук)

Технические характеристики

Тип сброса:

Механическая пружина

Стандартный расход на выхлоп 6 -> 0 бар:

9 ,000 л/мин

Максимальная частота переключения:

1 Гц

Питание пилотного каскада:

Внутренний

Время включения:

130 мс

Класс защиты:

IP65 с розеткой

Присоединение 2:

1/2

Функция распределителя:

Нормально закрыт. Функция повышения давления

Функция быстрого выхлопа:

Не дросселируемый

Время выключения:

40 мс

Максимальный стандартный расход:

4300

Присоединение 3:

Присоединение 1:

1/2

Электрическое подключение, датчик положения:

2х кабель с разъемом3-пинM8Поворотные резьбы

Рабочая позиция:

Моностабильный

Принцип позиционного обозначения:

Принцип магнитного поршня

Ручное дублирование:

Нет

Оптимальное решение для:

Для подготовки воздуха

Тип конструкции:

Седло поршня

Рабочий цикл:

100%

Тип пилотного управления:

Непрямого действия

Тип управления:

Электромагнитный

Индикатор:

Без манометра

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
