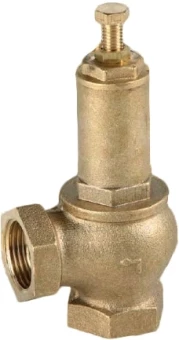

Клапан предохранительный резьбовой латунный Genebre 3190-03 Ру16 Ду10 (PN16 DN10 )

Артикул: 53030

Сравнения

Избранное

Производитель:

Genebre

Артикул:

53030

Наименование:

Клапан

Перейти к описанию

4 670 ₽

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Клапан предохранительный резьбовой латунный GENEBRE 3190 PN16 DN10 — автономно регулируемый клапан, который поддерживает уровень давления в системе на определенной отметке в пределах указанных значений за счет энергии проходящей рабочей среды, посредством регулирования положения затвора. Сила воздействует непосредственно на затвор при помощи пружины (прямое воздействие). После определения отметки давления спускной предохранительный клапан саморегулируется, увеличивая или уменьшая проход в месте выпуска для поддержания давления в системе на постоянном уровне. Если давление в системе ниже указанного значения Р, предохранительный клапан автоматически закрывается.

Ключевые особенности

корпус, в зависимости от размера, выполнен из сплавов латуни или бронзы: типоразмеры от 3/8” по 2” — из латунного сплава по стандарту EN 1982-CB753S; типоразмеры от 2”1/2 по 3” — сплав из бронзы по стандарту EN 1982-CB491K;
оцинкованная пружина изготовлена из холоднотянутой стальной проволоки круглого сечения, предназначенной для изготовления механических пружин для эксплуатации в статических и динамических режимах по стандарту EN 10270-1.
уплотнения выполнены из политетрафторэтилена (PTFE). Это фторсодержащий полимер с высокой устойчивостью к высоким и низким температурам. За счет низкого поверхностного натяжения и высокой адгезии не смачивается водой, жирами и большинством органических растворителей. Сохраняет свои свойства в рабочем диапазоне температур от -20 до 260 °C;
в качестве резьбового соединения используется цилиндрическая трубная резьба BSP в соответствии со стандартом ISO 228/1.

Соответствует основным требованиям безопасности, предъявляемым Европейской Директивой 97/23/CE (относительно оборудования, работающего под давлением).

В корпусе не предусмотрена возможность управления выпуском среды, поэтому клапан может применяться исключительно с газообразными и парообразными средами (группы 1, если подходят).

Где применяются?

промышленные системы, работающие с газообразными и парообразными средами;
системы теплоснабжения и отопления;
системы водоснабжения.

Основные характеристики

Серия товара:

3190

Наименование:

Клапан

Группа:

Предохранительные

Особенности материалов

Марка материала корпуса:

EN 1982 - CC754S

Материал нажимного винта:

Латунь EN 12164 - CW614N

Материал пробки стакана:

Латунь EN 12420 - CW617N

Материал стакана:

Латунь EN 12420 - CW617N

Марка материала запирающего элемента:

CW614N

Материал нажимной пружины:

Пружинная углеродистая сталь

Материал корпуса:

Латунь

Материал втулки:

PTFE (Политетрафторэтилен)

Условия эксплуатации

Рабочая температура:

От 0 °C до +180 °C

Стандарты

Испытание на герметичность:

P12-EN 12266-1

Стандарт резьбы:

Согласно ISO 228/1

Класс герметичности:

Испытание на прочность:

P10-EN 12266-1

Технические характеристики

Присоединение 2:

3/8

Вид арматуры:

Предохранительная

Тип корпуса:

Литой

Диапазон регулировки давления:

0 - 10 бар

Стандарт материала пружины:

Сталь EN 10270-1 SM

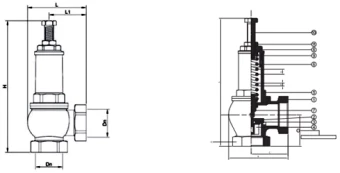

Строительная высота:

115 мм

Давление номинальное:

PN16

Присоединение 1:

3/8

Диаметр номинальный:

DN10

Тип присоединения к трубопроводу:

Муфтовая арматура

Давление срабатывания:

При привышении 10% Pnr

Массо-габаритные и монтажные характеристики

Вес:

0,315 кг

Тип присоединения на входе:

Внутренняя резьба

Тип присоединения на выходе:

Внутренняя резьба

Строительная длина:

46 мм

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
