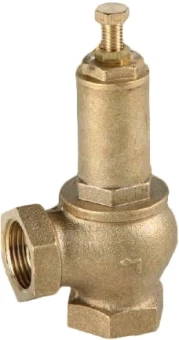

Клапан предохранительный резьбовой латунный Genebre 3190-07 Ру16 Ду32 (PN16 DN32 )

Артикул: 53034

Сравнения

Избранное

Производитель:

Genebre

Артикул:

53034

Наименование:

Клапан

Перейти к описанию

12 938 ₽

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Клапан предохранительный резьбовой латунный GENEBRE 3190 PN16 DN32 — автономно регулируемый клапан, который поддерживает уровень давления в системе на определенной отметке в пределах указанных значений за счет энергии проходящей рабочей среды, посредством регулирования положения затвора. Сила воздействует непосредственно на затвор при помощи пружины (прямое воздействие). После определения отметки давления спускной предохранительный клапан саморегулируется, увеличивая или уменьшая проход в месте выпуска для поддержания давления в системе на постоянном уровне. Если давление в системе ниже указанного значения Р, предохранительный клапан автоматически закрывается.

Ключевые особенности

корпус, в зависимости от размера, выполнен из сплавов латуни или бронзы: типоразмеры от 3/8” по 2” — из латунного сплава по стандарту EN 1982-CB753S; типоразмеры от 2”1/2 по 3” — сплав из бронзы по стандарту EN 1982-CB491K;
оцинкованная пружина изготовлена из холоднотянутой стальной проволоки круглого сечения, предназначенной для изготовления механических пружин для эксплуатации в статических и динамических режимах по стандарту EN 10270-1.
уплотнения выполнены из политетрафторэтилена (PTFE). Это фторсодержащий полимер с высокой устойчивостью к высоким и низким температурам. За счет низкого поверхностного натяжения и высокой адгезии не смачивается водой, жирами и большинством органических растворителей. Сохраняет свои свойства в рабочем диапазоне температур от -20 до 260 °C;
в качестве резьбового соединения используется цилиндрическая трубная резьба BSP в соответствии со стандартом ISO 228/1.

Соответствует основным требованиям безопасности, предъявляемым Европейской Директивой 97/23/CE (относительно оборудования, работающего под давлением).

В корпусе не предусмотрена возможность управления выпуском среды, поэтому клапан может применяться исключительно с газообразными и парообразными средами (группы 1, если подходят).

Где применяются?

промышленные системы, работающие с газообразными и парообразными средами;
системы теплоснабжения и отопления;
системы водоснабжения.

Основные характеристики

Наименование:

Клапан

Серия товара:

3190

Группа:

Предохранительные

Условия эксплуатации

Рабочая температура:

От 0 °C до +180 °C

Стандарты

Испытание на герметичность:

P12-EN 12266-1

Класс герметичности:

Стандарт резьбы:

Согласно ISO 228/1

Испытание на прочность:

P10-EN 12266-1

Особенности материалов

Материал пробки стакана:

Латунь EN 12420 - CW617N

Материал нажимной пружины:

Пружинная углеродистая сталь

Материал стакана:

Латунь EN 12420 - CW617N

Материал нажимного винта:

Латунь EN 12164 - CW614N

Материал корпуса:

Латунь

Марка материала корпуса:

EN 1982 - CC754S

Марка материала запирающего элемента:

CW614N

Материал втулки:

PTFE (Политетрафторэтилен)

Технические характеристики

Диапазон регулировки давления:

0 - 10 бар

Присоединение 2:

1 1/4

Присоединение 1:

1 1/4

Стандарт материала пружины:

Сталь EN 10270-1 SM

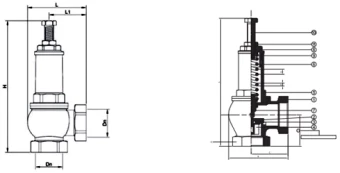

Строительная высота:

192 мм

Тип присоединения к трубопроводу:

Муфтовая арматура

Тип корпуса:

Литой

Диаметр номинальный:

DN32

Вид арматуры:

Предохранительная

Давление номинальное:

PN16

Давление срабатывания:

При привышении 10% Pnr

Массо-габаритные и монтажные характеристики

Вес:

1,415 кг

Тип присоединения на выходе:

Внутренняя резьба

Тип присоединения на входе:

Внутренняя резьба

Строительная длина:

90 мм

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
