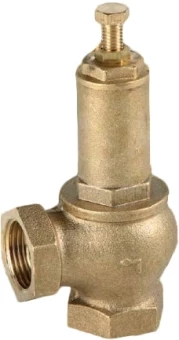

Клапан предохранительный резьбовой латунный Genebre 3190-08 Ру16 Ду40 (PN16 DN40 )

Артикул: 53035

Сравнения

Избранное

Производитель:

Genebre

Артикул:

53035

Наименование:

Клапан

Перейти к описанию

15 498 ₽

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Клапан предохранительный резьбовой латунный GENEBRE 3190 PN16 DN40 — автономно регулируемый клапан, который поддерживает уровень давления в системе на определенной отметке в пределах указанных значений за счет энергии проходящей рабочей среды, посредством регулирования положения затвора. Сила воздействует непосредственно на затвор при помощи пружины (прямое воздействие). После определения отметки давления спускной предохранительный клапан саморегулируется, увеличивая или уменьшая проход в месте выпуска для поддержания давления в системе на постоянном уровне. Если давление в системе ниже указанного значения Р, предохранительный клапан автоматически закрывается.

Ключевые особенности

корпус, в зависимости от размера, выполнен из сплавов латуни или бронзы: типоразмеры от 3/8” по 2” — из латунного сплава по стандарту EN 1982-CB753S; типоразмеры от 2”1/2 по 3” — сплав из бронзы по стандарту EN 1982-CB491K;
оцинкованная пружина изготовлена из холоднотянутой стальной проволоки круглого сечения, предназначенной для изготовления механических пружин для эксплуатации в статических и динамических режимах по стандарту EN 10270-1.
уплотнения выполнены из политетрафторэтилена (PTFE). Это фторсодержащий полимер с высокой устойчивостью к высоким и низким температурам. За счет низкого поверхностного натяжения и высокой адгезии не смачивается водой, жирами и большинством органических растворителей. Сохраняет свои свойства в рабочем диапазоне температур от -20 до 260 °C;
в качестве резьбового соединения используется цилиндрическая трубная резьба BSP в соответствии со стандартом ISO 228/1.

Соответствует основным требованиям безопасности, предъявляемым Европейской Директивой 97/23/CE (относительно оборудования, работающего под давлением).

В корпусе не предусмотрена возможность управления выпуском среды, поэтому клапан может применяться исключительно с газообразными и парообразными средами (группы 1, если подходят).

Где применяются?

промышленные системы, работающие с газообразными и парообразными средами;
системы теплоснабжения и отопления;
системы водоснабжения.

Основные характеристики

Серия товара:

3190

Группа:

Предохранительные

Наименование:

Клапан

Технические характеристики

Вид арматуры:

Предохранительная

Стандарт материала пружины:

Сталь EN 10270-1 SM

Давление номинальное:

PN16

Присоединение 2:

1 1/2

Давление срабатывания:

При привышении 10% Pnr

Присоединение 1:

1 1/2

Диаметр номинальный:

DN40

Тип присоединения к трубопроводу:

Муфтовая арматура

Тип корпуса:

Литой

Диапазон регулировки давления:

0 - 10 бар

Строительная высота:

215 мм

Массо-габаритные и монтажные характеристики

Тип присоединения на входе:

Внутренняя резьба

Строительная длина:

100 мм

Тип присоединения на выходе:

Внутренняя резьба

Вес:

1,865 кг

Особенности материалов

Марка материала корпуса:

EN 1982 - CC754S

Марка материала запирающего элемента:

CW614N

Материал втулки:

PTFE (Политетрафторэтилен)

Материал нажимной пружины:

Пружинная углеродистая сталь

Материал корпуса:

Латунь

Материал нажимного винта:

Латунь EN 12164 - CW614N

Материал пробки стакана:

Латунь EN 12420 - CW617N

Материал стакана:

Латунь EN 12420 - CW617N

Условия эксплуатации

Рабочая температура:

От 0 °C до +180 °C

Стандарты

Стандарт резьбы:

Согласно ISO 228/1

Испытание на прочность:

P10-EN 12266-1

Класс герметичности:

Испытание на герметичность:

P12-EN 12266-1

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
