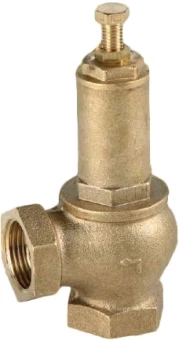

Клапан предохранительный резьбовой латунный Genebre 3190-10 Ру10 Ду65 (PN10 DN65 )

Артикул: 53037

Сравнения

Избранное

Производитель:

Genebre

Артикул:

53037

Наименование:

Клапан

Перейти к описанию

66 676 ₽

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Клапан предохранительный резьбовой латунный GENEBRE 3190 PN10 DN65 — автономно регулируемый клапан, который поддерживает уровень давления в системе на определенной отметке в пределах указанных значений за счет энергии проходящей рабочей среды, посредством регулирования положения затвора. Сила воздействует непосредственно на затвор при помощи пружины (прямое воздействие). После определения отметки давления спускной предохранительный клапан саморегулируется, увеличивая или уменьшая проход в месте выпуска для поддержания давления в системе на постоянном уровне. Если давление в системе ниже указанного значения Р, предохранительный клапан автоматически закрывается.

Ключевые особенности

корпус, в зависимости от размера, выполнен из сплавов латуни или бронзы: типоразмеры от 3/8” по 2” — из латунного сплава по стандарту EN 1982-CB753S; типоразмеры от 2”1/2 по 3” — сплав из бронзы по стандарту EN 1982-CB491K;
оцинкованная пружина изготовлена из холоднотянутой стальной проволоки круглого сечения, предназначенной для изготовления механических пружин для эксплуатации в статических и динамических режимах по стандарту EN 10270-1.
уплотнения выполнены из политетрафторэтилена (PTFE). Это фторсодержащий полимер с высокой устойчивостью к высоким и низким температурам. За счет низкого поверхностного натяжения и высокой адгезии не смачивается водой, жирами и большинством органических растворителей. Сохраняет свои свойства в рабочем диапазоне температур от -20 до 260 °C;
в качестве резьбового соединения используется цилиндрическая трубная резьба BSP в соответствии со стандартом ISO 228/1.

Соответствует основным требованиям безопасности, предъявляемым Европейской Директивой 97/23/CE (относительно оборудования, работающего под давлением).

В корпусе не предусмотрена возможность управления выпуском среды, поэтому клапан может применяться исключительно с газообразными и парообразными средами (группы 1, если подходят).

Где применяются?

промышленные системы, работающие с газообразными и парообразными средами;
системы теплоснабжения и отопления;
системы водоснабжения.

Основные характеристики

Группа:

Предохранительные

Наименование:

Клапан

Серия товара:

3190

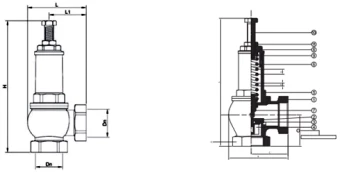

Массо-габаритные и монтажные характеристики

Строительная длина:

135 мм

Вес:

4,650 кг

Тип присоединения на выходе:

Внутренняя резьба

Тип присоединения на входе:

Внутренняя резьба

Особенности материалов

Материал втулки:

PTFE (Политетрафторэтилен)

Материал нажимной пружины:

Пружинная углеродистая сталь

Материал нажимного винта:

Латунь EN 12164 - CW614N

Материал стакана:

Бронза 1982-CC491K

Материал корпуса:

Латунь

Материал пробки стакана:

Бронза EN 1982 - CC491K

Марка материала корпуса:

EN 1982 - CC754S

Марка материала запирающего элемента:

CW614N

Стандарты

Испытание на прочность:

P10-EN 12266-1

Испытание на герметичность:

P12-EN 12266-1

Класс герметичности:

Стандарт резьбы:

Согласно ISO 228/1

Условия эксплуатации

Рабочая температура:

От 0 °C до +180 °C

Технические характеристики

Давление срабатывания:

При привышении 10% Pnr

Присоединение 1:

2 1/2

Тип корпуса:

Литой

Стандарт материала пружины:

Сталь EN 10270-1 SM

Строительная высота:

280 мм

Присоединение 2:

2 1/2

Диаметр номинальный:

DN65

Диапазон регулировки давления:

0 - 10 бар

Вид арматуры:

Предохранительная

Тип присоединения к трубопроводу:

Муфтовая арматура

Давление номинальное:

PN10

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
