Клапан запорный игольчатый - это запорное устройство, которое предназначается для перекрытия рабочей среды. Регулирование происходит при помощи вращения маховика, который передает крутящий момент к штоку и приводит в движение затвор.
Затвор имеет игловидную форму, который передвигается по уплотнительной поверхности седла и перекрывает проходное сечение канала, по которому протекает рабочая среда.
Таким образом, клапан запорный игольчатый имеет простую конструкцию, она получила широкое распространение благодаря своей высокой герметичности.
Запорное устройство, к которым относится клапан запорный игольчатый, рекомендуется устанавливать между точкой измерения давления и манометром.
Клапан запорный игольчатый упрощает задачу по демонтажу и замене измерительного прибора, которая решается перекрытием вентиля, без отключения линии подачи и сброса рабочей среды на приборе. Клапан позволяет легко контролировать нулевую точку в рабочем положении без отключения рабочей системы. Изготавливается из материалов: латунь, сталь или нержавеющая сталь.
Форма А - с муфтой, форма В - с поворотной накидной гайкой и ниппелем.

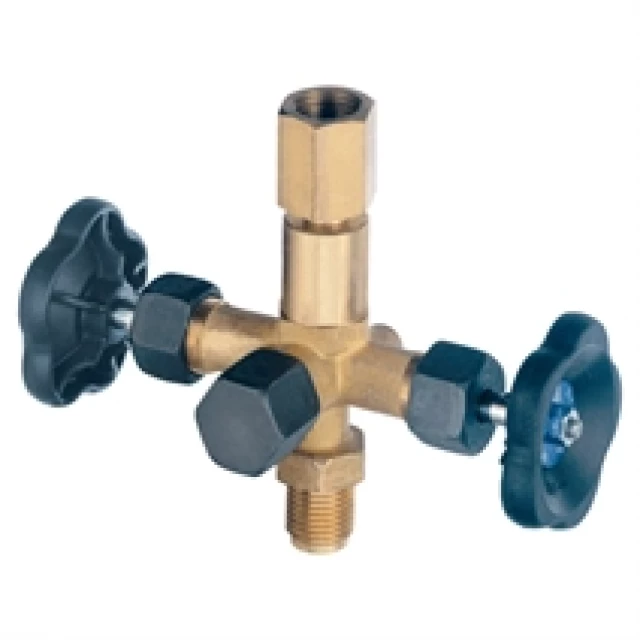

Клапан запорный игольчатый с тестовым присоединением служит для одновременной установки манометра для измерения рабочего давления и контрольного средства измерения давления. Если клапан запорный игольчатый имеет тестовое присоединение, то оно уплотняется с помощью колпачка и уплотнителей (DlN 16271) или с помощью дополнительного клапанного шпинделя (DlN 16272). Вентили не содержат силикон.
