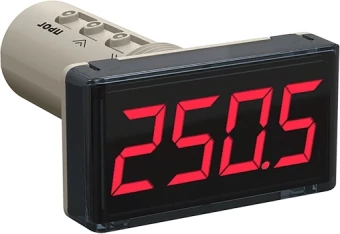

Компактный измеритель Owen ИТП-14-КР-Щ9-К — компактный измеритель технологических параметров. Предназначен для контроля и отображения на цифровом индикаторе унифицированных сигналов тока и напряжения. Поддерживает работу со стандартными датчиками температуры без применения нормирующих преобразователей.
Основные функции
- контроль температуры или другой физической величины (давления, влажности, уровня и т. п.);
- масштабирование измеренного сигнала в нужные единицы измерения (для ИТП-11, ИТП-14);
- цифровой фильтр устраняет шумовые составляющие входного сигнала и/или сглаживает быстро меняющийся входной сигнал по экспоненциальному закону;
- возможность вычисления квадратного корня (для ИТП-11, ИТП-14);
- индикация аварии при обрыве входного сигнала или выхода за указанные границы;
- мигание индикатора при входе измеряемой величины в критическую зону (для приборов ИТП-11.х.Н3, настенное исполнение) функция мигания индикатора отсутствует).
Особенности
- измеряемые сигналы ИТП-11: ток — 4…20 мА с питанием от сигнала;

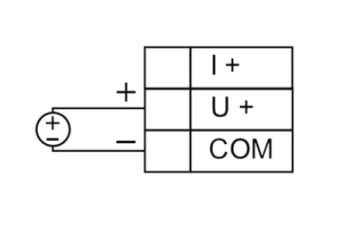

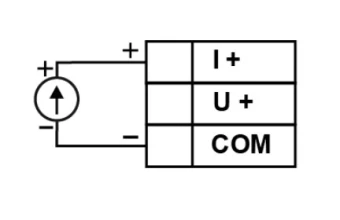

- измеряемые сигналы для ИТП-14: ток — 0…20 мА, 0…5 мА, 4…20 мА; напряжение — 0…10 В, 2…10 В;
- ИТП-16 поддерживает градуировки: термоэлектрических преобразователей L (ГОСТ 8.525 и DIN 43710), K, J, N, T, S, R, B, A(1-3); термометров сопротивления M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом;

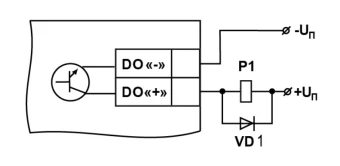

- выходное устройство для сигнализации или управления 200 мА 42 В (для ИТП-14, ИТП-16);

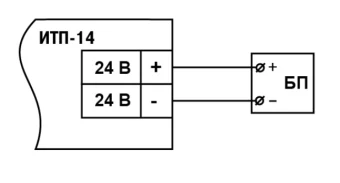

- питание — от внешнего источника постоянного напряжения 24 В (для ИТП-14, ИТП-16) или от токовой петли (падение напряжения 4-10 В);
Эксплуатация
- самозажимные клеммные соединители (для ИТП-14, ИТП-16);

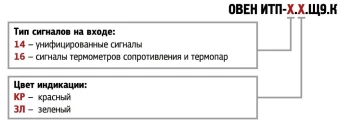

- красная или зеленая индикация (оговаривается при заказе);
- эксплуатация при температуре окружающей среды: от -40 до +60 °С;
- гарантийный срок — 2 года;
- межповерочный интервал: ИТП-11 — 3 года, ИТП-14 и ИТП-16 — 5 лет.
Монтаж
- крепление на дверцу щита в отверстие 22 мм;
- крепление на стену (для ИТП-11);
- крепление на DIN-рейку (для ИТП-11);
- крепление на трубу (для ИТП-11).
Где применяются?
Приборы применяются в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора физических величин, измеряемых первичными преобразователями, имеющими выходной унифицированный сигнал от 4 до 20 мА.
Комплектность
- Прибор ИТП;
- Руководство по эксплуатации;
- Паспорт и Гарантийный талон;
- Комплект крепежных элементов;
- Комплект наконечников;
- Методика поверки (по требованию заказчика).
