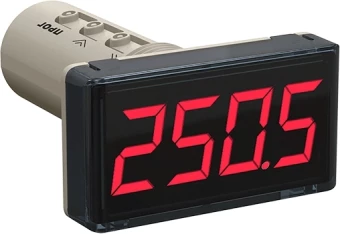

Компактный измеритель ОВЕН ИТП-16.КР.Щ9.К

Компактный измеритель Owen ИТП-16-КР-Щ9-К — компактный измеритель технологических параметров. Предназначен для контроля и отображения на цифровом индикаторе унифицированных сигналов тока и напряжения. Поддерживает работу со стандартными датчиками температуры без применения нормирующих преобразователей.

Основные функции

• контроль температуры или другой физической величины (давления, влажности, уровня и т. п.);
• масштабирование измеренного сигнала в нужные единицы измерения (для ИТП-11, ИТП-14);
• цифровой фильтр устраняет шумовые составляющие входного сигнала и/или сглаживает быстро меняющийся входной сигнал по экспоненциальному закону;
• возможность вычисления квадратного корня (для ИТП-11, ИТП-14);
• индикация аварии при обрыве входного сигнала или выхода за указанные границы;
• мигание индикатора при входе измеряемой величины в критическую зону (для приборов ИТП-11.х.Н3, настенное исполнение) функция мигания индикатора отсутствует).

Особенности

• измеряемые сигналы ИТП-11: ток — 4…20 мА с питанием от сигнала;
• измеряемые сигналы для ИТП-14: ток — 0…20 мА, 0…5 мА, 4…20 мА; напряжение — 0…10 В, 2…10 В;

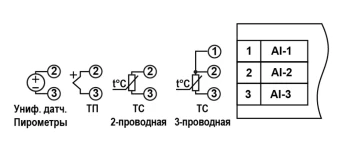

• ИТП-16 поддерживает градуировки: термоэлектрических преобразователей L (ГОСТ 8.525 и DIN 43710), K, J, N, T, S, R, B, A(1-3); термометров сопротивления M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом;

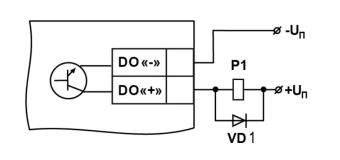

• выходное устройство для сигнализации или управления 200 мА 42 В (для ИТП-14, ИТП-16);

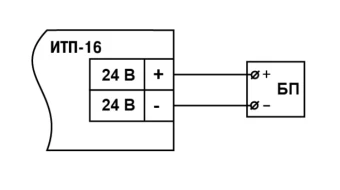

• питание — от внешнего источника постоянного напряжения 24 В (для ИТП-14, ИТП-16) или от токовой петли (падение напряжения 4-10 В);

Эксплуатация

• самозажимные клеммные соединители (для ИТП-14, ИТП-16);
• красная или зеленая индикация (оговаривается при заказе);
• эксплуатация при температуре окружающей среды: от -40 до +60 °С;
• гарантийный срок — 2 года;
• межповерочный интервал: ИТП-11 — 3 года, ИТП-14 и ИТП-16 — 5 лет.

Монтаж

• крепление на дверцу щита в отверстие 22 мм;
• крепление на стену (для ИТП-11);
• крепление на DIN-рейку (для ИТП-11);
• крепление на трубу (для ИТП-11).

Где применяются?

Приборы применяются в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора физических величин, измеряемых первичными преобразователями, имеющими выходной унифицированный сигнал от 4 до 20 мА.

Комплектность

• Прибор ИТП;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Комплект крепежных элементов;
• Комплект наконечников;
• Методика поверки (по требованию заказчика).
