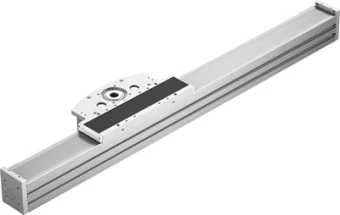

Консольный привод Festo ELCC-TB-KF-70-1000-0H-P0-CR
Артикул: 8082397
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Консольный привод
Серия товара:
ELCC
Условия эксплуатации
Температура окружающей среды:
От -10 °C до +60 °C
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Массо-габаритные и монтажные характеристики
Размер:
70
Базовый вес на 0 мм хода:
7.960 г
Дополнительный коэффициент массы на 10 мм хода:
63 г
Перемещаемая масса при ходе 0 мм:
3.210 г
Дополнительный вес на 10 мм хода:
63 г
Положение при сборке:
Любое
Особенности материалов
Материал корпуса:
Нержавеющая легированная сталь
Материал головки привода:
Анодированный алюминий
Материал каретки:
Литой алюминий, анодированный
Материал концевых крышек:
Анодированный алюминий
Материал зажимной детали зубчатого ремня:
Анодированный алюминий
Замечания по материалу:
Соответствует директиве RoHS
Материал зубчатого ремня:
Полихлоропрен со стекловолокном и нейлоновым покрытием
Материал направляющей рейки:
Рулонная сталь, Corrotect coated
Материал профиля:
Анодированный алюминий
Технические характеристики
Максимальное усилие Fz:
9.406 Н
Максимальный приводной момент:
9,2 Нм
Эффективный диаметр приводной шестерни:
30,558 мм
Шаг зубчатого ремня:
3 мм
Коэффициент подачи:
96 мм/об
Массовый момент инерции JL на кг нагрузки:
2,3 кгсм²
Максимальное усилие Fy:
9.680 Н
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Максимальный момент Mz:
797 Нм
Тип конструкции:
Электромеханический консольный привод
Моменты инерции сечения 2-ой степени Iy:
959,74 * 1003 мм4
Справочное значение, характеристики движения:
5.015 км
Максимальный момент My:
826 Нм
Точность повторения:
±0,05 мм
Интервалы смазки, в зависимости от пройденного пути:
1.000 км
Массовый момент инерции JH на метр хода:
14,7 кгсм²
Массовый момент инерции, JO:
10,6 кгсм²
Максимальная скорость:
5 м/с
Класс защиты:
IP20
Резерв хода:
0 мм
Максимальное усилие подачи Fx:
600 Н
Рабочий ход:
1.000 мм
Максимальное ускорение:
50 м/с2
Максимальный момент Mx:
104 Нм
Моменты инерции сечения 2-ой степени Iz:
928,74 * 1003 мм4
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
