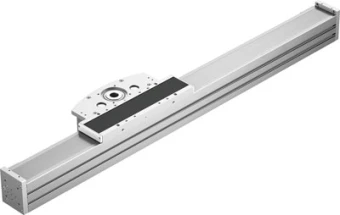

Консольный привод Festo ELCC-TB-KF-90-200-0H-P0-CR
Артикул: 8082399
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
ELCC
Наименование:
Консольный привод
Массо-габаритные и монтажные характеристики
Перемещаемая масса при ходе 0 мм:
5.487 г
Дополнительный коэффициент массы на 10 мм хода:
97 г
Дополнительный вес на 10 мм хода:
97 г
Базовый вес на 0 мм хода:
14.787 г
Положение при сборке:
Любое
Размер:
90
Особенности материалов
Материал концевых крышек:
Анодированный алюминий
Материал зубчатого ремня:
Полихлоропрен со стекловолокном и нейлоновым покрытием
Материал каретки:
Литой алюминий, анодированный
Материал направляющей рейки:
Рулонная сталь, Corrotect coated
Материал зажимной детали зубчатого ремня:
Анодированный алюминий
Материал головки привода:
Анодированный алюминий
Материал профиля:
Анодированный алюминий
Замечания по материалу:
Соответствует директиве RoHS
Материал корпуса:
Нержавеющая легированная сталь
Условия эксплуатации
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Температура окружающей среды:
От -10 °C до +60 °C
Технические характеристики
Точность повторения:
±0,05 мм
Тип конструкции:
Электромеханический консольный привод
Интервалы смазки, в зависимости от пройденного пути:
1.000 км
Максимальный момент Mz:
1.233 Нм
Максимальное усилие Fz:
13.523 Н
Класс защиты:
IP20
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Резерв хода:
0 мм
Моменты инерции сечения 2-ой степени Iy:
2.667,9 * 1003 мм4
Шаг зубчатого ремня:
5 мм
Массовый момент инерции JL на кг нагрузки:
6,5 кгсм²
Максимальное усилие подачи Fx:
1.200 Н
Максимальный момент Mx:
167 Нм
Рабочий ход:
200 мм
Максимальное ускорение:
30 м/с2
Максимальная скорость:
5 м/с
Эффективный диаметр приводной шестерни:
50,93 мм
Коэффициент подачи:
160 мм/об
Справочное значение, характеристики движения:
5.017 км
Максимальный приводной момент:
30,6 Нм
Максимальный момент My:
1.300 Нм
Максимальное усилие Fy:
13.957 Н
Массовый момент инерции, JO:
55,2 кгсм²
Массовый момент инерции JH на метр хода:
62,9 кгсм²
Моменты инерции сечения 2-ой степени Iz:
2.049,49 * 1003 мм4
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
