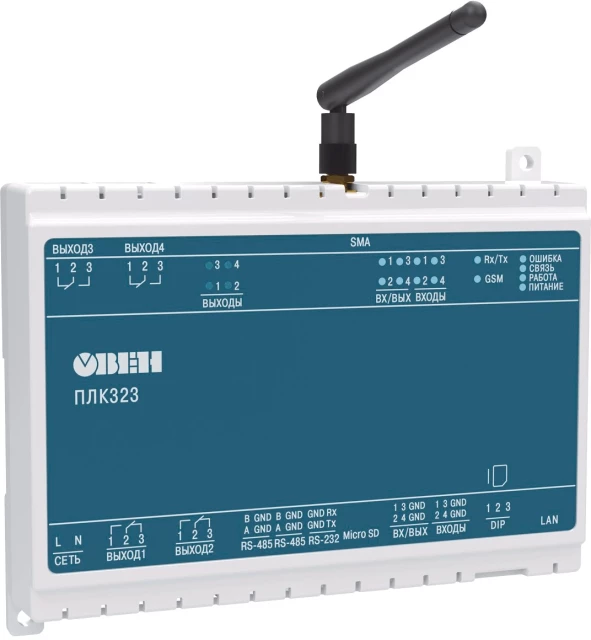

Контроллер для электроэнергетики Owen ПЛК323-24-03-01-ТЛ — программируемый логический контроллер для электроэнергетики. Предназначен для исполнения программы пользователя, может взаимодействовать с различными внешними приборами.
Основные функции
- расчет параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104;
- обработка мгновенных значений мощности по группам и выдача командного сигнала на отключение;
- циклическая, спорадическая передача данных;
- настройка апертуры измерений;
- сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков;
- управление наружным освещением.
- отправка данных по электронной почте (текущих, архивных).
Особенности
- среда программирования ОВЕН ПЛК323-ТЛ — EnLogic;
- контроллер может программироваться из SCADA-системы ОВЕН Телемеханика ЛАЙТ;
- готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты;
- встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в энергетике и учете ресурсов;
- контроллер иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа;
- возможность реализации локальных алгоритмов в контроллере (FBD);
- до 500 точек учета на один контроллер;
- три уровня доступа: чтение данных, конфигурирование, администрирование;
- использование GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от УСПД на сервер);
- передача данных в формате протокола УСПД RTU-327;
- прозрачный канал доступа до счетчиков по протоколу TCP/IP, в том числе в режиме GPRS.
Эксплуатация
Логика работы ПЛК323.ТЛ определяется пользователем в процессе программирования контроллера с помощью ПК.
Где применяются?
Контроллер может быть использован в системах автоматического управления технологическим оборудованием в различных областях промышленности, жилищно-коммунального и сельского хозяйства, АСКУЭ, систем сбора и передачи данных (СПД), в качестве коммуникационного контроллера для объединения устройств с различными протоколами/интерфейсами в единую сеть.
Рекомендации к применению:
- построение систем телемеханики и АСУ ТП электрических подстанций (0,4/6(10)/35 кВ);
- создание АСУ ТП общепромышленного назначения;
- использование в качестве универсального шлюза МЭК 60870-5-101, МЭК 60870-5-103, МЭК 60870-5-104, DNP3;
- использование в качестве УСПД (устройства сбора и передачи данных) в системах расчетного (коммерческого) учета электроэнергии;
- создание систем диспетчеризации и мониторинга для территориально распределенных объектов;
- создание систем управления автоматическими пунктами секционирования (реклоузерами);
- создание распределенных систем противоаварийной автоматики и контроля электроснабжения;
- создание систем управления нагрузкой потребителей в электрических сетях;
- создание систем автоматизации и диспетчеризации объектов жилищно-коммунального хозяйства.
