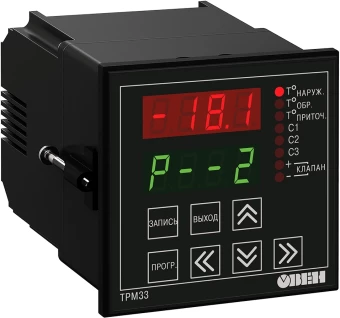

Контроллер для приточной вентиляции ОВЕН ТРМ33-Щ4.01

Контроллер для вентиляции Owen ТРМ33-Щ4-01 — микропроцессорный блок управления (контроллер) для вентиляции. Используется совместно с входными ТС (датчиками) и исполнительными механизмами для контроля и регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером. По результатам измерений температур и опроса входных датчиков (С1, С2, С3) контроллер управляет работой вентилятора и жалюзи, а также положением запорно-регулирующего клапана (КЗР).

Основные функции

• поддержание заданной температуры приточного воздуха на заданном уровне по ПИД-закону;
• управление приточным вентилятором, жалюзи и КЗР, подающим теплоноситель в калорифер;
• регистрация данных на ПК по интерфейсу RS-485 (по заказу);
• защита от превышения температуры обратной воды, возвращаемой в теплоцентраль;
• защита от замораживания воды в калорифере;
• прогрев калорифера при вводе системы в действие и в переходных режимах ее работы;
• поддержание работы системы в дежурном режиме с выключенным вентилятором и закрытыми жалюзи;
• автоматический перевод системы из зимнего режима работы в летний режим и обратно.

Эксплуатация

Контроллер работает в различных режимах:

• прогрев калорифера при запуске системы;
• защита системы от превышения температуры обратной воды;
• защита водяного калорифера от замерзания;
• дежурный режим с выключенным вентилятором и закрытыми жалюзи;
• автоматический переход в летний режим.

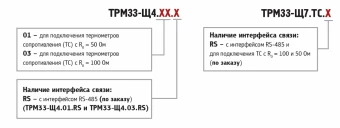

Исполнение

• Щ4 — корпус щитового крепления с размерами 96×96×145 мм (степень защиты со стороны лицевой панели IP 54, степень защиты корпуса IР 00);
• Щ7 — корпус щитового крепления с размерами 144×169×50,5 мм (степень защиты со стороны лицевой панели IP 54, степенью защиты корпуса IР00).

Где применяются?

Приборы могут применяться на промышленных объектах, подконтрольных Ростехнадзору.
