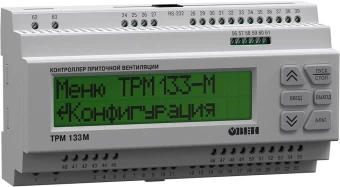

Контроллер приточной вентиляции ОВЕН ТРМ133М-РРУРРР.04

Контроллер для приточно-вытяжной вентиляции Owen ТРМ133М-РРУРРР-04 — контроллер приточной вентиляции. Предназначен для регулирования температуры воздуха в помещениях, оборудованных системой приточной вентиляции с водяным калорифером. Благодаря использованию ПИД-закона регулирования и современного алгоритма автонастройки достигается высокая точность поддержания температуры приточного воздуха и обратной воды. В ТРМ133 используется несколько контуров ПИД-регулирования (их число зависит от модификации), что позволяет гибко настраивать прибор для работы в разных режимах.

Основные функции

• управление калорифером для нагрева приточного воздуха;
• автоматический выбор режимов работы (поддержание температуры приточного воздуха, защита от замерзания, день/ночь и др.);
• автонастройка ПИД-регуляторов;
• управление задвижками как с датчиком положения, так и без него (по математической модели, заложенной в прибор);
• сообщения об авариях.

Особенности

• помехоустойчивость благодаря импульсному источнику питания 90...245 В частотой 47...63 Гц;
• ТРМ133 имеет 7 универсальных входов, к которым можно подключать датчики различных типов: термосопроотивления (ТСП 50П, 100П (Pt100), 500П, 1000П (Pt1000), ТСМ 50М, 100М, ТСН 100Н, 1000Н), термопары (ТХК(L), ТХА(К)), датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...1 В, датчики положения задвижки (резистивные или токовые);
• ТРМ133 оснащен следующими встроенными выходными элементами: 4 э/м реле 4 А 220 В для управления жалюзи, приточным вентилятором, КЗР и устройствами аварийной сигнализации, 2 ЦАП 4...20 мА или 0...10 В для управления аналоговым КЗР;
• цифровая фильтрация аналоговых входов и защита от «дребезга» дискретных входов;
• импульсный широкодиапазонный блок питания, стабилизирующий параметры контроллера;
• подробная диагностика исправности узлов системы вентиляции и измерительных датчиков с выдачей аварийных сообщений на дисплей;
• наличие режима ДЕЖУРНЫЙ, в который система переводится в случае аварии (например, при пожаре);
• все основные узлы ТРМ133 — блок питания, входы, выходы и модуль интерфейса RS-485 — имеют высоковольтную гальваническую изоляцию друг от друга;
• прибор снабжен пленочной клавиатурой с шестью кнопками, нажатие на кнопки сопровождается звуковой сигнализацией (можно отключить);
• дисплей ТРМ133 имеет подсветку, которую можно отключить с помощью соответствующего параметра. Контрастность изображения регулируется программным путем.

Эксплуатация

• в ТРМ133 установлен модуль интерфейса RS-485, который позволяет конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно), получать из сети оперативные данные для генерации управляющих сигналов, а также передавать в сеть текущие значения измеренных величин, выходной мощности регулятора и любых программируемых параметров;
• ТРМ133 может работать в сети только при наличии в ней «мастера», функцию которого может выполнять, например, персональный компьютер;
• конфигурирование прибора осуществляется с ПК или с клавиатуры на передней панели;
• подключение ТРМ133 к ПК производится через адаптер ОВЕН АС3-М или АС4;
• при интеграции ТРМ133 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу;
• компания ОВЕН бесплатно предоставляет для ТРМ133: драйвер для Trace Mode, OPC-сервер, библиотеки WIN DLL.

Режимы работы

• поддержание температуры приточного воздуха (ПИД-регулирование);
• прогрев калорифера при запуске системы и при переключении режимов;
• День/Ночь (по встроенным часам реального времени);
• дежурный режим (переключение вручную или по сообщению об аварии);
• защита калорифера от замерзания;
• защита системы от превышения температуры обратной воды по графику;
• летний режим.

Исполнение

Прибор монтируется на DIN-рейку Д9.

Комплектность

• Прибор ТРМ33;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Комплект крепежных элементов.
