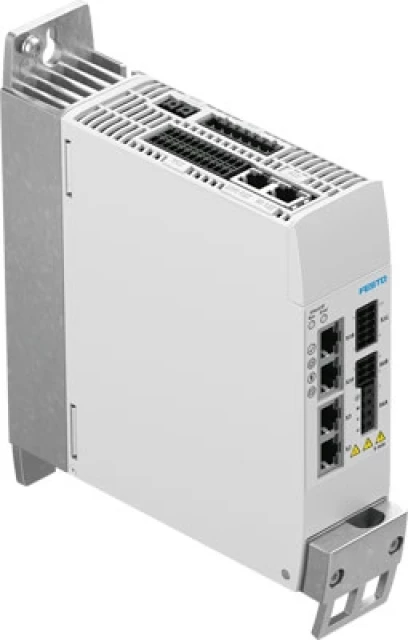

Контроллер привода Festo CMMT-AS-C2-3A-PN-S1

Артикул: 5340814

Сравнения

Избранное

Производитель:

Festo

Артикул:

5340814

Наименование:

Контроллер сервопривода

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Контроллер сервопривода

Серия товара:

CMMT

Условия эксплуатации

Температура окружающей среды:

От 0 до +50 °C

Относительная влажность воздуха:

От 5 до 90 % Не конденсирующий

Класс безопасности:

Степень загрязнения:

Температура хранения:

От -25 °C до +55 °C

Массо-габаритные и монтажные характеристики

Тип крепления:

Монтажная плита, болтовая

Положение при сборке:

Свободная конвенция. Вертикальный

Электрические характеристики

Допустимые колебания напряжения:

-20 % / +15 %

Импульсная мощность:

6 kВ

Технические характеристики

Диапазон выходного напряжения AC:

3x (0 – Input) В

Примечание по окружающей температуре:

Мощность должна быть уменьшена на 3% / ° C при температуре окружающей среды выше +40 ° C

Номинальное рабочее напряжение DC, питание логики:

24 В

Допустимый диапазон, напряжение для логики:

± 20 %

Выходной интерфейс датчика перемещения, характеристики:

max. 16348 ppr1 MHz maximum output frequency

Линейная частота:

48 ... 62 Hz

Максимальное среднее напряжение в сети, DC:

395 В

Диапазон входного напряжения AC:

100 ... 230 В

Выходная частота:

0 ... 599 Hz

Интерфейс Ethernet, протокол:

TCP/IP

Характеристики логических входов:

Свободно конфигурируется в данных пределахSafety inputs in some casesБез гальванической развязки

Номинальный ток, питание нагрузки:

2,8 A

Макс. длительного пикового тока:

2 с

Fieldbus интерфейс, тип подключения:

2х разъем

Характеристики уставки входа:

Дифференциальные входыКонфигурируется для скорости в об./мин.Configurable for current/force

Номинальная мощность контроллера:

350 Вт

Соединение Fieldbus:

PROFINET

Эффективный номинальной ток на фазу:

2 A

Диапазон работы логических входов:

От -3 В до 30 В

Дисплей:

Светодиод зеленый/желтый/красный

Max. voltage drop from logic supply to brake output:

0,8 V

Характеристики цифровых выходов:

Свободно конфигурируется в данных пределахБез гальванической развязкиDiagnostics outputs in some cases

Номинальное напряжение, питание нагрузки DC:

320 В

Входной интерфейс датчика перемещения, характеристики:

max. 16348 ppr1 MHz maximum output frequency

Спецификация, цифровой вход:

Based on IEC 61131-2, type 3

Вход логической схемы:

PNP (положительное переключение)

Интерфейс Ethernet, функция:

Параметризация и ввод в эксплуатацию

Фильтр сетевого питания:

Встроенный

Интерфейс процесса:

AC1: Adj.-Speed DriВesAC4: Synchr. SerВo ApplicationAC3: DriВe Вт. Positioning Func

Максимальный непрерывный выход внешнего тормозного резистора:

180 Вт

Максимальная высота установки:

2 м

Количество цифровых выходов на 24 В DC:

Максимальное потребление тока для логического питания, удержания тормоза и входа/выхода:

2,3 A

Элементы управления:

Опционально: устройство управления CDSB

Fieldbus интерфейс, протокол:

PROFINET IRTPROFINET RT

Коммуникационный профиль:

PROFIdriВePROFIenergy

Аппаратная отказоустойчивость:

Пиковая нагрузка:

1.000 Вт

Диагностическое покрытие:

97 %

Мощность тормозного импульса:

1,6 kВт

Максимальная длина кабеля двигателя без сетевого фильтра:

25 m

Эффективный пиковый ток на фазу:

6 A

Цифровые выходы:

PNP (положительное переключение)

Допустимый диапазон, питание нагрузки:

-20 %/+15 %

Тормозящий резистор, внешний:

100 ... 160 Ohm

Пиковый ток, питание нагрузки:

8,4 A

Режим работы контроллера:

Cascade controllerP контроллер позиционированияPI контроллер скоростиPI current regulator for F or MProfile operation Втith record and direct modeInterpolated mode Вia fieldbusSynchronised operating modesHomingSetting-upAutotuning

Рабочий диапазон уставок входа:

± 10 В

SFF Доля Безопасных Отказов:

99 %

Вес продукта:

1300 г

Класс защиты:

IP20

Количество цифровых логических входов:

Номинальное рабочее напряжение, фазы:

Однофазный

Количество аналоговых уставок входов:

Рабочий диапазон Аналоговых входов:

± 10 В

Тормозящий резистор, встроенный:

100 Ohm

Импеданс уставки входа:

70 kOhm

Активный PFC:

Нет

Потребление тока, питание логики без зажимного тормоза:

0,5 A

Максимальный ток, цифровые выходы логики:

20 mA

Fieldbus интерфейс, технология подключения:

RJ45

Номинальное рабочее напряжение АС:

230 В

Интерфейс промышленной шины, скорость обмена данными:

100 Мбит/с

Стандарты

Сертификационный департамент:

01/205/5640.00/18TÜВ RheinlandUL E331130

Авторизация:

RCM Markc UL us - Listed (OL)

Дополнительные характеристики

Функция безопасности:

безопасное управление тормозом (SBC)Безопасное отключение момента (STO)Безопасная остановка 1 (SS1)

Уровень представления (PL):

Безопасное управление тормозом (SBC) / категория 3, Класс оборудования еБезопасное отключение момента (STO)/Категория 4, Класс оборудования е

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS
