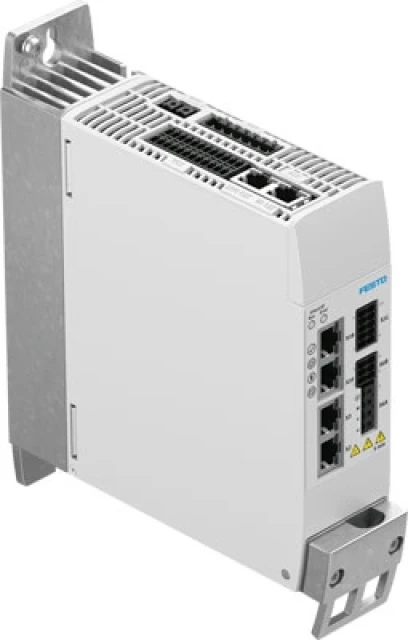

Контроллер привода Festo CMMT-AS-C4-3A-EP-S1

Артикул: 5340825

Сравнения

Избранное

Производитель:

Festo

Артикул:

5340825

Наименование:

Сервопривод

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Сервопривод

Серия товара:

CMMT

Стандарты

Соответствует стандарту:

EN 61800-3, EN 61800-5-1, EN 61800-5-2, EN ISO 13849-1

Авторизация:

RCM Mark, c UL us - Listed (OL)

Основан на стандарте:

EN 50581, EN 60204-1, EN 61508-1, EN 61508-2, EN 61508-3, EN 61508-4, EN 61508-5, EN 61508-6, EN 61508-7, EN 61800-2, EN 62061

Сертификационный департамент:

TÜВ Rheinland 01/205/5640.00/18, UL E331130

Дополнительные характеристики

Функция безопасности:

Безопасное управление тормозом (SBC), безопасное отключение момента (STO),безопасная остановка 1 (SS1)

Уровень представления (PL):

Безопасное управление тормозом (SBC) / категория 3, Класс оборудования Е, Безопасное отключение момента (STO)/Категория 4, Класс оборудования Е

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Электрические характеристики

Допустимые колебания напряжения:

-20 % / +15 %

Импульсная мощность:

6 кВ

Номинальное рабочее напряжение:

230 В АС

Массо-габаритные и монтажные характеристики

Тип крепления:

Монтажная плита, болтовая

Вес:

1400 г

Положение при сборке:

Свободная конвенция, вертикальный

Технические характеристики

Дисплей:

Светодиод зеленый/желтый/красный

Интерфейс синхронизации, функция:

Эмуляция кодировщика A/B/Z, вход кодировщмка A/B/Z, импульс / сигналы направления CLK/DIR, подсчет сигналов CW/CCW

Коммуникационный профиль:

DriВeProfile

Максимальная длина кабеля двигателя без сетевого фильтра:

25 м

Характеристики логических входов:

Свободно конфигурируется в данных пределах, безопасность входов в некоторых случаях, без гальванической развязки

Максимальный ток плавающих коммутационных выходов:

50 мА

Пиковая нагрузка:

2000 Вт

Интерфейс Ethernet, функция:

Параметризация и ввод в эксплуатацию

Временное разрешение высокоскоростных коммутационных выходов:

1 мкс

Допустимый диапазон, напряжение для логики:

± 20 %

Максимальная высота установки:

2000 м

Вход логической схемы:

PNP (положительное переключение)

Выходная частота:

От 0 до 599 Гц

Класс защиты:

IP20

Номинальный ток, питание нагрузки:

5,6 A

Максимальное среднее напряжение в сети:

395 В DC

Рабочий диапазон Аналоговых входов:

± 10 В

Номинальное напряжение, питание нагрузки DC:

320 В

Тип сети:

TT, TN, IT

Временное разрешение высокоскоростных логических входов:

1 мкс

Межсетевой интерфейс, технология подключения:

RJ45

Количество цифровых логических входов:

Линейная частота:

От 48 Гц до 62 Гц

Эффективный пиковый ток на фазу:

12 A

Интерфейс процесса:

Приводы с регулируемой скоростью, приводы с функцией позиционирования

Количество входов для датчика температуры двигателя:

Интерфейс энкодера 2, функция:

Инкрементальный энкодер, SIN/COS энкодер

Примечание по окружающей температуре:

Мощность должна быть уменьшена на 3 %/° C при температуре окружающей среды выше 40 ° C

Межсетевой интерфейс, протокол:

EtherNet/IP

Диагностическое покрытие:

97 %

Количество опрашиваемых выходов:

Потребление тока, питание логики без зажимного тормоза:

0,5 A

Номинальное рабочее напряжение DC, питание логики:

24 В

Номинальная мощность тормозного резистора:

23 Вт

SFF Доля Безопасных Отказов:

99 %

Категория перенапряжения:

III

Номинальная мощность контроллера:

700 Вт

Диапазон выходного напряжения AC:

3x (0 – Input) В

Пиковый ток, питание нагрузки:

16,8 A

Цифровые выходы:

PNP (положительное переключение)

Мощность тормозного импульса:

1,6 кВт

Характеристики уставки входа:

Дифференциальные входы, конфигурируется для скорости в об/мин, конфигурируемый для силы тока

Эффективный номинальной ток на фазу:

4 A

Примечание по максимальной высоте установки:

От 1000 м, снижение мощности на 1% на 100 м

Максимальное падение напряжения от логического источника питания к выходу тормоза:

0,8 В

Импеданс уставки входа:

70 кОм

Напряжение системы по EN 61800-5-1:

300 В

Максимальный выходной ток стояночного тормоза:

1 A

Номинальное рабочее напряжение, фазы:

Однофазный

Количество безопасных 2-контактных входов:

Максимальная защита от короткого замыкания сети:

100 кА

Соединение Fieldbus:

EtherNet/IP

Характеристики цифровых выходов:

Свободно конфигурируется в данных пределах, без гальванической развязки, диагностика выходов в некоторых случаях

Элементы управления:

Опционально: устройство управления CDSB

Максимальный ток, цифровые выходы логики:

20 мА

Уровень целостности безопасности:

Безопасное прерывание контроля (SBC) / SIL 3 / SILCL 3, Безопасное отключение момента (STO)/SIL 3/SILCL 4

Фильтр сетевого питания:

Встроенный

Диапазон работы логических входов:

От -3 В до 30 В

Интерфейс Ethernet, протокол:

TCP/IP

Максимальное потребление тока для логического питания, удержания тормоза и входа/выхода:

2,3 A

Межсетевой интерфейс, тип подключения:

2х разъем

Спецификация, цифровой вход:

По IEC 61131-2, тип 3

Потребляемый ток для питания логики с блокировочным тормозом:

1,5 A

Допустимый диапазон, питание нагрузки:

-20 %/+15 %

Тормозящий резистор, встроенный:

100 Ом

Количество цифровых выходов на 24 В DC:

Номинальное рабочее напряжение АС:

230 В

Входной интерфейс датчика перемещения, характеристики:

1 МГц максимальная выходная частота, максимально 16384 ppr

Диапазон входного напряжения:

От 100 В до 230 В AC

Количество плавающих переключающих выходов:

Максимальный непрерывный выход внешнего тормозного резистора:

350 Вт

Количество скоростных логических входов:

Режим работы контроллера:

Каскадный контроллер, P контроллер позиционирования, PI контроллер скорости, PI регулятор тока для F или M, работа профиля с записью и прямым режимом, интерполированный режим через полевую шину, инхронизированные режимы работы, самонаводящийся, наладка, автотюнинг

Тормозящий резистор, внешний:

70 Ом до 100 Ом

Аппаратная отказоустойчивость:

Количество скоростных коммутационных выходов:

Количество аналоговых уставок входов:

Интерфейс энкодера, функция:

ENDAT 2.1 энкодер, ENDAT 2.2 энкодер, Гиперфейс энкодер, Инкрементальный энкодер, Nikon,SIN/COS энкодер

Активный PFC:

Нет

Рабочий диапазон уставок входа:

± 10 В

Интерфейс промышленной шины, скорость обмена данными:

100 Мбит/с

Максимум длительного пикового тока:

2 с

Импульсная энергия для тормозного резистора:

230 Вт·с

Условия эксплуатации

Температура окружающей среды:

От 0 °C до +50 °C

Температура хранения:

От -25 °C до +55 °C

Класс безопасности:

Относительная влажность воздуха:

От 5 до 90 %, не конденсирующий

Степень загрязнения:

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU по машиностроению, в соответствии с директивой EU по оборудованию низкого напряжения, в соответствии с директивой EU RoHS

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
