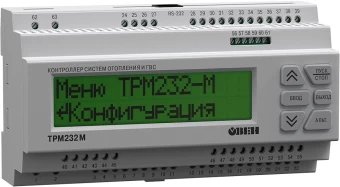

Контроллер для отопления и ГВС с управлением насосами Owen ТРМ232М-У — контроллер для одно- и двухконтурных систем отопления и ГВС. В комплекте с датчиками и исполнительными механизмами обеспечивает контроль и регулирование температуры и давления. Управляет циркуляционными насосами контуров, насосами ХВС и контуров подпитки. Прибор выпускается согласно ТУ 4217-047-46526536-2014.
Основные функции
- измерение, контроль и регулирование основных параметров: температуры воды в контуре, температуры прямой воды, температуры обратной воды;
- измерение дополнительных параметров: температуры наружного воздуха, давления в контуре;
- управление циркуляционными насосами с ротацией и автоматическим вводом резерва (АВР), насосами подпитки и ХВС;
- регулирование отопительного контура по температурному графику;
- контроль по превышению обратной воды;
- диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов);
- отображение причины аварийных ситуаций на экране, вывод аварийного сигнала на внешнюю сигнализацию;
- цифровая фильтрация измеренных параметров от промышленных импульсных помех;
- сохранение заданных настроек в энергонезависимой памяти в случае отключения напряжения питания.
Особенности
- поддержка протоколов обмена ОВЕН, ModBus-RTU и ModBus-ASCII;
- поддержка интерфейсов RS-485 и RS-232 для работы в системе диспетчеризации;
- задание рабочих параметров с помощью кнопок на лицевой панели, а также по сети RS-485;
- полная автоматизация одного контура с помощью одного прибора (без модуля расширения);
- универсальный аналоговый вход;
- режим энергосбережения в ночное время и выходные;
- автоматическая настройка ПИД-регуляторов;
- автоматический выбор режимов (нагрев / ночь / летний / обратная / авария датчиков / авария насосов);
- контроллеры настраиваются вручную с панели прибора — по инструкции «Быстрый старт».
Эксплуатация
В прибор встроены 5 готовых конфигураций под типовые ИТП и ЦТП (пользователю достаточно выбрать свою):
- 1. Один контур: Отопление.
- 2. Один контур: ГВС.
- 3. Два независимых контура: ГВС + Отопление, без циркуляционных насосов.
- 4. Два независимых контура: Отопление.
- 5. Два независимых контура: Отопление + ГВС.
Где применяются?
Контроллеры предназначены для регулирования температуры в системах отопления, ГВС и управления насосными группами в ИТП жилых и производственных зданий.
Комплектность
- Прибор ОВЕН ТРМ232;
- Руководство по эксплуатации;
- Паспорт и Гарантийный талон.
