Микроконтроллерный модуль ОВЕН ПР-Кит

Артикул: 3469872
Сравнения
Избранное
Производитель:
ОВЕН
Артикул:
3469872
Наименование:
Микроконтроллерный модуль

Перейти к описанию
цену уточняйте
Цена с НДС 20%
В корзине
2 недели

Описание и характеристики

Микроконтроллерный модуль Owen ПР-Кит — микроконтроллерный модуль. Предназначен для ознакомления с принципами работы приборов линейки «Программируемые реле» компании ОВЕН, а также с основами программирования на языке функциональных блоков (FBD) в среде программирования OWEN Logic.

Конструкция

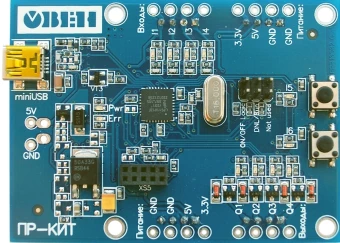

Модуль выполнен в виде бескорпусной печатной платы, на которой расположены:

  • клеммы для соединения с внешними устройствами;
  • клеммник для подключения внешнего питания;
  • два клеммника для питания внешних устройств;
  • две программируемые кнопки;
  • разъем microUSB для подключения к ПК.

Особенности

  • 4 дискретных входа (сухой контакт);
  • 4 дискретных выхода (транзисторные ключи);
  • подключение к ПК и программирование с помощью стандартного mini-USB кабеля (входит в комплект);
  • питание: 5 В или от USB;
  • встроенный источник питания (5 В или 3,3 В);
  • программирование в среде OWEN Logic;

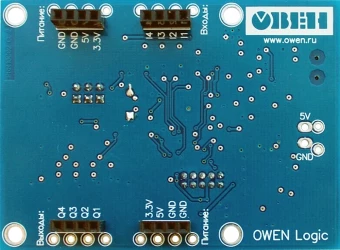

  • подключение датчиков и исполнительных механизмов производится самостоятельно путем подключения к отверстиям в плате или к разъемам на задней стороне.

Эксплуатация

  • 1. Подключите модуль к ПК с установленной операционной системой Windows XP/Vista/7 с помощью интерфейса USB, используя входящий в комплект поставки кабель.
  • 2. Установите драйвер модуля, используя inf-файл «PR-Kit.inf», находящийся на диске в папке «Драйвер».
  • 3. Установите среду программирования OWEN Logic, дистрибутив которой находится на диске в папке «Setup OWEN Logic».
  • 4. Запустите приложение OWEN Logic.ехе.
  • 5. Откройте проект «Демо-проект.owl», находящийся на диске в папке «Демо-проект».
  • 6. Запишите проект в модуль, используя пункт меню «Прибор | Записать программу в прибор».
  • 7. Нажмите одновременно кнопки I5 и I6 и убедитесь, что светодиод выхода Q4 периодически светится при удержании кнопок в нажатом состоянии.

Где применяются?

Микроконтроллерный модуль применяется в учебных стендах и моделях.

Основные характеристики

Серия товара:
ПР-Кит
Наименование:
Микроконтроллерный модуль

Технические характеристики

Напряжение питания:
5 В или от USB
Габаритные размеры:
75×55 мм
Тип выходного элемента:
Транзисторный ключ
Потребляемая мощность:
Не более 0,5 Вт
Количество дискретных входов:
4
Количество дискретных выходов:
4
