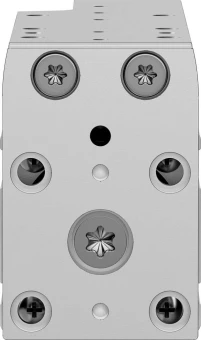

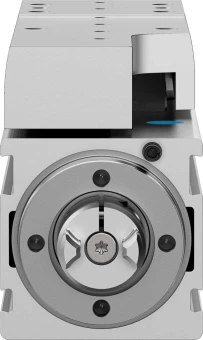

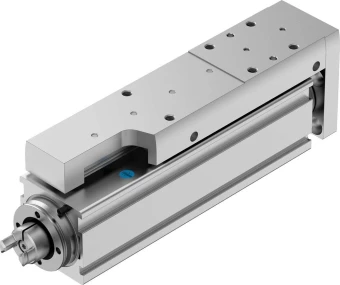

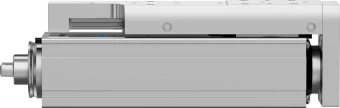

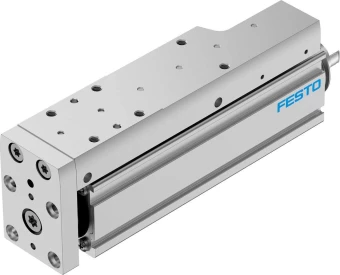

Мини-суппорт Festo EGSC-BS-KF-25-50-6P
Артикул: 8048311
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
EGSC
Наименование:
Мини-суппорт
Условия эксплуатации
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Температура окружающей среды:
От 0 °C до +50 °C
Массо-габаритные и монтажные характеристики
Дополнительный коэффициент массы на 10 мм хода:
9 г
Дополнительный вес на 10 мм хода:
19 г
Вес:
269 г
Положение при сборке:
Любое
Размер:
25
Базовый вес на 0 мм хода:
176 г
Тип крепления:
С внутренней резьбойс центрирующей втулкойС цилиндрическим штифтомС принадлежностями
Перемещаемая масса при ходе 0 мм:
83 г
Технические характеристики
Код интерфейса, привод:
V20
Класс защиты:
IP40
Рабочий цикл:
100%
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Значение динамической базовой нагрузки винтового привода:
1.700 Н
Фиксированное значение статистической базовой нагрузки подшипника:
1.340 Н
Максимальная скорость:
0,4 м/с
Массовый момент инерции JL на кг нагрузки:
0,00912 кгсм²/кг
Справочное значение, характеристики движения:
5.000 км
Диаметр шпинделя:
6 мм
Максимальное радиальное усилие на приводном валу:
50 Н
Тип шпинделя:
Шарико-винтовая передача
Значение статистической базовой нагрузки линейной направляющей:
2.440 Н
Тип мотора:
Шаговый моторСервомотор
Определение позиции:
Для герконов
Максимальный момент Mz на консоли:
1,2 Нм
Значение статистической базовой нагрузки винтового привода:
2.600 Н
Резерв хода:
0 мм
Интервалы обслуживания:
Смазка на весь срок службы
Значение динамической базовой нагрузки линейной направляющей:
1.310 Н
Максимальный Момент My (нагрузка на траверсу):
0,6 Нм
Уровень звукового давления:
50 дБ(А)
Массовый момент инерции, JO:
0,00144 кгсм²
Максимальный момент My:
2,11 Нм
Максимальный момент Mz (нагрузка на траверсу):
1,2 Нм
Тип конструкции:
Электрический мини-суппортС шарико-винтовой передачей
Шаг шпинделя:
6 мм/об
Рабочий ход:
50 мм
Максимальный момент Mz:
2,11 Нм
Точность повторения:
±0,015 мм
Реверсивный люфт:
150 мкм
Максимальное усилие подачи Fx:
70 Н
Тарировка:
Фиксирующий упор, позитивныйФиксирующий упор, негативныйДатчик ссылки
Максимальное ускорение:
15 м/с²
Максимальное усилие Fz:
669 Н
Максимальное усилие Fy:
669 Н
Коэффициент подачи:
6 мм/об
Фиксированное значение динамической базовой нагрузки подшипника:
2.810 Н
Массовый момент инерции JH на метр хода:
0,01507 кгсм²/м
Максимальный момент Mx:
2,47 Нм
Особенности материалов
Замечания по материалу:
Соответствует директиве RoHS
Материал шпинделя:
Катанная подшипниковая сталь
Материал направляющей рейки:
Катанная подшипниковая сталь
Материал траверсы:
Анодированный алюминий
Материал гайки шпинделя:
Катанная подшипниковая сталь
Материал корпуса:
Анодированный алюминий
Материал каретки:
Катанная подшипниковая сталь
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
