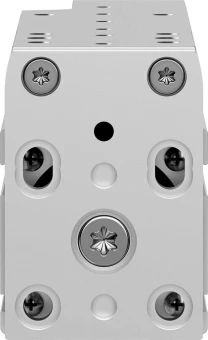

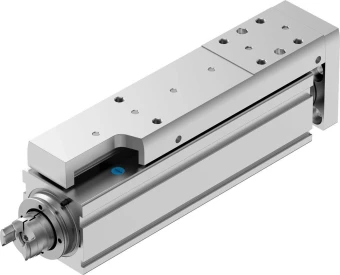

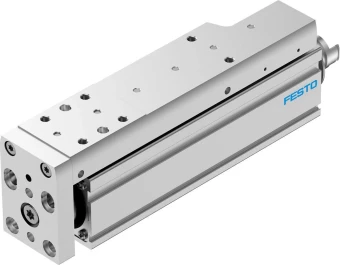

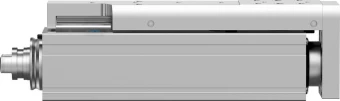

Мини-суппорт Festo EGSC-BS-KF-32-75-8P
Артикул: 8048308
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Мини-суппорт
Серия товара:
EGSC
Условия эксплуатации
Температура окружающей среды:
От 0 °C до +50 °C
Сопротивление коррозии:
0 - Нет стойкости к коррозии
Особенности материалов
Материал шпинделя:
Катанная подшипниковая сталь
Материал каретки:
Катанная подшипниковая сталь
Материал корпуса:
Анодированный алюминий
Материал траверсы:
Алюминиевый сплав
Материал гайки шпинделя:
Катанная подшипниковая сталь
Материал направляющей рейки:
Катанная подшипниковая сталь
Замечания по материалу:
Соответствует директиве RoHS
Технические характеристики
Код интерфейса, привод:
V25
Максимальная скорость:
0,5 м/с
Максимальный момент Mz на консоли:
1,6 Нм
Максимальное ускорение:
15 м/с²
Значение динамической базовой нагрузки винтового привода:
2.000 Н
Фиксированное значение динамической базовой нагрузки подшипника:
3.795 Н
Рабочий цикл:
100%
Диаметр шпинделя:
8 мм
Максимальное усилие подачи Fx:
87 Н
Коэффициент подачи:
8 мм/об
Реверсивный люфт:
150 мкм
Справочное значение, характеристики движения:
5.000 км
Рабочий ход:
75 мм
Тип конструкции:
Электрический мини-суппортС шарико-винтовой передачей
Фиксированное значение статистической базовой нагрузки подшипника:
1.792 Н
Максимальный момент Mz:
3,17 Нм
Массовый момент инерции JL на кг нагрузки:
0,01621 кгсм²/кг
Значение статистической базовой нагрузки линейной направляющей:
3.880 Н
Уровень звукового давления:
40 дБ(A)
Интервалы обслуживания:
Смазка на весь срок службы
Тип шпинделя:
Шарико-винтовая передача
Значение статистической базовой нагрузки винтового привода:
3.700 Н
Максимальное радиальное усилие на приводном валу:
140 Н
Шаг шпинделя:
8 мм/об
Резерв хода:
0 мм
Тип мотора:
Шаговый моторСервомотор
Точность повторения:
±0,015 мм
Максимальный момент My:
3,17 Нм
Класс защиты:
IP40
Тарировка:
Фиксирующий упор, позитивныйФиксирующий упор, негативныйДатчик ссылки
Массовый момент инерции, JO:
0,00668 кгсм²
Массовый момент инерции JH на метр хода:
0,04477 кгсм²/м
Максимальное усилие Fy:
991 Н
Максимальное усилие Fz:
991 Н
Значение динамической базовой нагрузки линейной направляющей:
2.135 Н
Максимальный момент Mx:
4,65 Нм
Определение позиции:
Для герконов
Максимальный Момент My (нагрузка на траверсу):
0,8 Нм
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Максимальный момент Mz (нагрузка на траверсу):
1,6 Нм
Массо-габаритные и монтажные характеристики
Дополнительный вес на 10 мм хода:
30 г
Перемещаемая масса при ходе 0 мм:
149 г
Тип крепления:
С внутренней резьбойс центрирующей втулкойС цилиндрическим штифтомС принадлежностями
Размер:
32
Базовый вес на 0 мм хода:
331 г
Положение при сборке:
Любое
Вес:
557 г
Дополнительный коэффициент массы на 10 мм хода:
12 г
