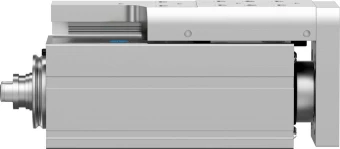

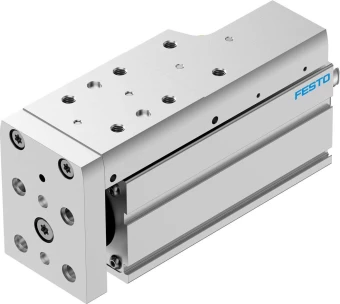

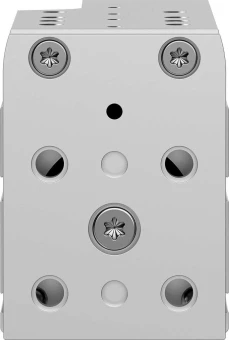

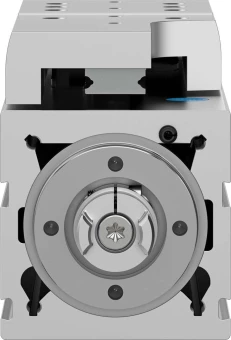

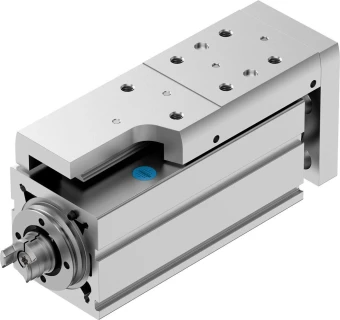

Мини-суппорт Festo EGSC-BS-KF-45-50-10P
Артикул: 8048301
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Мини-суппорт
Серия товара:
EGSC
Технические характеристики
Рабочий ход:
50 мм
Массовый момент инерции JH на метр хода:
0,13609 кгсм²/м
Тип конструкции:

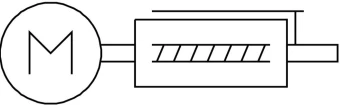

Электрический мини-суппортС шарико-винтовой передачей
Максимальное усилие подачи Fx:
188 Н
Фиксированное значение динамической базовой нагрузки подшипника:
7.413 Н
Направляющая:
Передача типа "винт - гайка" с циркулирующими шариками с направляющей
Максимальное усилие Fy:
1.314 Н
Значение динамической базовой нагрузки линейной направляющей:
3.240 Н
Справочное значение, характеристики движения:
5.000 км
Максимальное радиальное усилие на приводном валу:
340 Н
Тарировка:
Фиксирующий упор, позитивныйФиксирующий упор, негативныйДатчик ссылки
Уровень звукового давления:
50 дБ(А)
Максимальный момент My:
7,05 Нм
Резерв хода:
0 мм
Максимальный момент Mx:
8,14 Нм
Тип шпинделя:
Шарико-винтовая передача
Определение позиции:
Для герконов
Класс защиты:
IP40
Реверсивный люфт:
150 мкм
Рабочий цикл:
100%
Интервалы обслуживания:
Смазка на весь срок службы
Максимальный момент Mz (нагрузка на траверсу):
4 Нм
Код интерфейса, привод:
V32
Значение статистической базовой нагрузки винтового привода:
5.900 Н
Максимальное ускорение:
15 м/с²
Максимальный момент Mz на консоли:
4 Нм
Значение статистической базовой нагрузки линейной направляющей:
5.630 Н
Коэффициент подачи:
10 мм/об
Шаг шпинделя:
10 мм/об
Массовый момент инерции, JO:
0,01363 кгсм²
Тип мотора:
Шаговый моторСервомотор
Точность повторения:
±0,015 мм
Максимальное усилие Fz:
1.314 Н
Максимальный момент Mz:
7,05 Нм
Максимальный Момент My (нагрузка на траверсу):
2 Нм
Фиксированное значение статистической базовой нагрузки подшипника:
3.966 Н
Массовый момент инерции JL на кг нагрузки:
0,02533 кгсм²/кг
Значение динамической базовой нагрузки винтового привода:
3.200 Н
Диаметр шпинделя:
10 мм
Максимальная скорость:
0,6 м/с
Массо-габаритные и монтажные характеристики
Тип крепления:
С внутренней резьбойс центрирующей втулкойС цилиндрическим штифтомС принадлежностями
Размер:
45
Дополнительный коэффициент массы на 10 мм хода:
30 г
Положение при сборке:
Любое
Вес:
922 г
Перемещаемая масса при ходе 0 мм:
212 г
Базовый вес на 0 мм хода:
608 г
Дополнительный вес на 10 мм хода:
63 г
Особенности материалов
Материал корпуса:
Анодированный алюминий
Материал траверсы:
Анодированный алюминий
Замечания по материалу:
Соответствует директиве RoHS
Материал направляющей рейки:
Катанная подшипниковая сталь
Материал каретки:
Катанная подшипниковая сталь
Материал гайки шпинделя:
Катанная подшипниковая сталь
Материал шпинделя:
Катанная подшипниковая сталь
Условия эксплуатации
Температура окружающей среды:
От 0 °C до +50 °C
Сопротивление коррозии:
0 - Нет стойкости к коррозии
