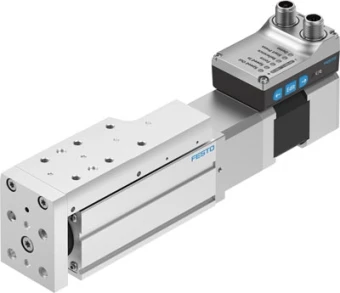

Мини-суппорт Festo EGSS-BS-KF-45-50-10P-ST-M-H1-PLK-AA

Артикул: 8083815

Сравнения

Избранное

Производитель:

Festo

Артикул:

8083815

Наименование:

Мини-суппорт

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Тип оборудования:

Мини-суппорты

Серия товара:

EGSS

Наименование:

Мини-суппорт

Дополнительные характеристики

Режим готовности дисплея:

LED

Особенности материалов

Материал гайки шпинделя:

Катанная подшипниковая сталь

Замечания по материалу:

Соответствует директиве RoHS

Материал направляющей рейки:

Катанная подшипниковая сталь

Материал траверсы:

Анодированный алюминий

Материал шпинделя:

Катанная подшипниковая сталь

Материал корпуса:

Анодированный алюминий

Материал каретки:

Анодированный алюминий

Условия эксплуатации

Относительная влажность воздуха:

От 0 до 90 %

Класс безопасности:

III

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU RoHS

Температура окружающей среды:

От 0 °C до +50 °C

Температура хранения:

От -20 °C до +60 °C

Электрические характеристики

Допустимые колебания напряжения:

+/- 15 %

Номинальное напряжение DC:

24 В

Номинальный ток:

3 A

Технические характеристики

Тип мотора:

Шаговый мотор

Фиксированное значение динамической базовой нагрузки подшипника:

7413 Н

Значение динамической базовой нагрузки линейной направляющей:

3240 Н

Вход логической схемы:

PNP (положительное переключение)

Характеристики логических входов:

Конфигурируемый, без гальванической развязки

Определение позиции:

Датчик двигателя, для герконов

Диапазон работы логических входов:

24 В

Значение динамической базовой нагрузки винтового привода:

3200 Н

Диаметр шпинделя:

10 мм

Справочное значение, характеристики движения:

5000 км

Количество цифровых выходов на 24 В DC:

Дополнительные функции:

Интерфейс пользователя, Интегрированное измерение конечного положения

Максимальный радиальное усилие на приводном валу:

340 Н

Фиксированное значение статистической базовой нагрузки подшипника:

3966 Н

Значение статистической базовой нагрузки винтового привода:

5900 Н

Максимальное усилие Fz:

1314 Н

Максимальное ускорение:

5 м/с²

Максимальный момент Mz:

7,05 Нм

Класс защиты:

IP40

Примечание по окружающей температуре:

При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.

Шаг шпинделя:

10 мм/U

Максимальное усилие Fy:

1314 Н

Максимальный ток, цифровые выходы логики:

100 мА

Интервалы обслуживания:

Смазка на весь срок службы

Ориентировочное значение полезной нагрузки, горизонтальной:

6 кг

Сопротивления коррозии:

0 - Нет стойкости к коррозии

Значение статистической базовой нагрузки линейной направляющей:

5630 Н

Тип конструкции:

Электрический мини-суппортС шарико-винтовой передачейWith integrated drive

Тип шпинделя:

Шарико-винтовая передача

Рабочий ход:

50 мм

Принцип измерения поворотного энкодера:

Магнитный

Максимальный момент Mx:

8,14 Нм

Класс защиты изоляции:

Электропитание, технология подключения:

M12x1, T-шифрование по EN 61076-2-111

Максимальное усилие подачи Fx:

120 Н

Электропитание, тип подключения:

Разъем

Параметры конфигурации интерфейса:

IO-Link, Интерфейс пользователя

Максимальный момент My:

7,05 Нм

Направляющая:

Передача типа "винт - гайка" с циркулирующими шариками с направляющей

Количество цифровых логических входов:

Цифровые выходы:

PNP (положительное переключение)

Датчик положения ротора:

Абсолютный однооборотный энкодер

Реверсивный люфт:

150 мкм

Ориентировочное значение полезной нагрузки, вертикальной:

6 кг

Электропитание, количество контактов/проводов:

Спецификация, цифровой вход:

По IEC 61131-2, type 1

Точность повторения:

±0,015 мм

Рабочий цикл:

Максимальная скорость:

0,25 м/с

Максимальное потребление тока:

3 А

Тарировка:

Фиксирующий упор, позитивныйФиксирующий упор, негативныйДатчик ссылки

Характеристики цифровых выходов:

Конфигурируемый, без гальванической развязки

Дисплей:

LED

Коэффициент подачи:

10 мм/U

Резерв хода:

0 мм

Триггер энкодера положения ротора:

16 Бит

Стандарты

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Стойкость к вибрации:

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Авторизация:

RCM Mark

Интерфейс

IO-Link, данные процесса содержат IN:

1 бит (State Device), 1 бит (State Move), 1 бит (State in), 1 бит (State out)

IO-Link, содержание сервисных данных IN:

32 бит Force 32 бит Position, 32 бит Speed

IO-Link, поддержка SIO режима:

Да

IO-Link, минимальное время цикла:

1 мс

IO-Link, тип порта:

IO-Link, ширина данных процесса IN:

2 Байт

IO-Link, число портов:

IO-Link, содержание данных процесса OUT:

1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)

Максимальная длина линии:

15 м выходы, 15 м входы, 20 м с IO-Link

IO-Link, ширина данных процесса OUT:

2 Байт

IO-Link, режим связи:

COM3 (230.4 kbd)

IO-Link, требуется память данных:

0,5 Кбайт

IO-Link, способ присоединения:

Разъем

IO-Link, протокол:

Device V 1.1

Массо-габаритные и монтажные характеристики

Базовый вес на 0 мм хода:

1238 г

Дополнительный коэффициент массы на 10 мм хода:

30 г

Положение при сборке:

Любое

Размер:

Вес:

1552 г

Дополнительный вес на 10 мм хода:

63 г

Тип крепления:

С внутренней резьбой, с центрирующей втулкой, с цилиндрическим штифтом, с принадлежностями

Перемещаемая масса при ходе 0 мм:

212 г

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
