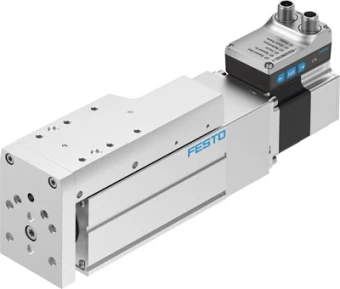

Мини-суппорт Festo EGSS-BS-KF-60-50-12P-ST-M-H1-PLK-AA

Артикул: 8083716

Сравнения

Избранное

Производитель:

Festo

Артикул:

8083716

Наименование:

Мини-суппорт

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

EGSS

Тип оборудования:

Мини-суппорты

Наименование:

Мини-суппорт

Дополнительные характеристики

Режим готовности дисплея:

LED

Технические характеристики

Количество цифровых выходов на 24 В DC:

Вход логической схемы:

PNP (положительное переключение)

Значение динамической базовой нагрузки винтового привода:

4600 Н

Цифровые выходы:

PNP (положительное переключение)

Максимальное усилие Fz:

4937 Н

Максимальный момент Mx:

20 Нм

Определение позиции:

Датчик двигателя, для герконов

Фиксированное значение динамической базовой нагрузки подшипника:

13321 Н

Значение статистической базовой нагрузки линейной направляющей:

26900 Н

Электропитание, технология подключения:

M12x1, T-шифрование по EN 61076-2-111

Рабочий ход:

50 мм

Максимальное усилие Fy:

4937 Н

Тип шпинделя:

Шарико-винтовая передача

Класс защиты изоляции:

Справочное значение, характеристики движения:

5000 км

Тип конструкции:

Электрический мини-суппортС шарико-винтовой передачейWith integrated drive

Примечание по окружающей температуре:

При температуре выше 30 ° C мощность должна быть уменьшена на 2% на К.

Характеристики цифровых выходов:

Конфигурируемый, без гальванической развязки

Резерв хода:

0 мм

Максимальный радиальное усилие на приводном валу:

420 Н

Коэффициент подачи:

12 мм/U

Значение статистической базовой нагрузки винтового привода:

8500 Н

Максимальное усилие подачи Fx:

250 Н

Интервалы обслуживания:

Смазка на весь срок службы

Ориентировочное значение полезной нагрузки, горизонтальной:

10 кг

Фиксированное значение статистической базовой нагрузки подшипника:

7000 Н

Направляющая:

Передача типа "винт - гайка" с циркулирующими шариками с направляющей

Принцип измерения поворотного энкодера:

Магнитный

Дополнительные функции:

Интерфейс пользователя, Интегрированное измерение конечного положения

Количество цифровых логических входов:

Сопротивления коррозии:

0 - Нет стойкости к коррозии

Точность повторения:

±0,015 мм

Спецификация, цифровой вход:

По IEC 61131-2, type 1

Диапазон работы логических входов:

24 В

Максимальная скорость:

0,24 м/с

Параметры конфигурации интерфейса:

IO-Link, Интерфейс пользователя

Класс защиты:

IP40

Диаметр шпинделя:

12 мм

Электропитание, количество контактов/проводов:

Значение динамической базовой нагрузки линейной направляющей:

13400 Н

Тарировка:

Фиксирующий упор, позитивныйФиксирующий упор, негативныйДатчик ссылки

Максимальный ток, цифровые выходы логики:

100 мА

Максимальный момент Mz:

30 Нм

Характеристики логических входов:

Конфигурируемый, без гальванической развязки

Ориентировочное значение полезной нагрузки, вертикальной:

10 кг

Датчик положения ротора:

Абсолютный однооборотный энкодер

Максимальный момент My:

30 Нм

Электропитание, тип подключения:

Разъем

Максимальное ускорение:

5 м/с²

Триггер энкодера положения ротора:

16 Бит

Реверсивный люфт:

150 мкм

Тип мотора:

Шаговый мотор

Максимальное потребление тока:

5,3 A

Дисплей:

LED

Шаг шпинделя:

12 мм/U

Рабочий цикл:

Электрические характеристики

Номинальное напряжение DC:

24 В

Допустимые колебания напряжения:

+/- 15 %

Номинальный ток:

5,3 A

Массо-габаритные и монтажные характеристики

Размер:

Положение при сборке:

Любое

Перемещаемая масса при ходе 0 мм:

675 г

Вес:

3210 г

Базовый вес на 0 мм хода:

2735 г

Дополнительный вес на 10 мм хода:

95 г

Тип крепления:

С внутренней резьбой, с центрирующей втулкой, с цилиндрическим штифтом, с принадлежностями

Дополнительный коэффициент массы на 10 мм хода:

40 г

Стандарты

Стойкость к вибрации:

Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Авторизация:

RCM Mark

Особенности материалов

Материал траверсы:

Анодированный алюминий

Материал направляющей рейки:

Катанная подшипниковая сталь

Материал каретки:

Анодированный алюминий

Материал гайки шпинделя:

Катанная подшипниковая сталь

Материал шпинделя:

Катанная подшипниковая сталь

Материал корпуса:

Анодированный алюминий

Замечания по материалу:

Соответствует директиве RoHS

Интерфейс

IO-Link, содержание сервисных данных IN:

32 бит Force 32 бит Position, 32 бит Speed

Максимальная длина линии:

15 м выходы, 15 м входы, 20 м с IO-Link

IO-Link, содержание данных процесса OUT:

1 бит (Move in), 1 бит (Move out), 1 бит (Quit Error)

IO-Link, число портов:

IO-Link, протокол:

Device V 1.1

IO-Link, ширина данных процесса OUT:

2 Байт

IO-Link, ширина данных процесса IN:

2 Байт

IO-Link, требуется память данных:

0,5 Кбайт

IO-Link, минимальное время цикла:

1 мс

IO-Link, поддержка SIO режима:

Да

IO-Link, режим связи:

COM3 (230.4 kbd)

IO-Link, данные процесса содержат IN:

1 бит (State Device), 1 бит (State Move), 1 бит (State in), 1 бит (State out)

IO-Link, способ присоединения:

Разъем

IO-Link, тип порта:

Условия эксплуатации

Класс безопасности:

III

Относительная влажность воздуха:

От 0 до 90 %

Температура хранения:

От -20 °C до +60 °C

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC, в соответствии с директивой EU RoHS

Температура окружающей среды:

От 0 °C до +50 °C
