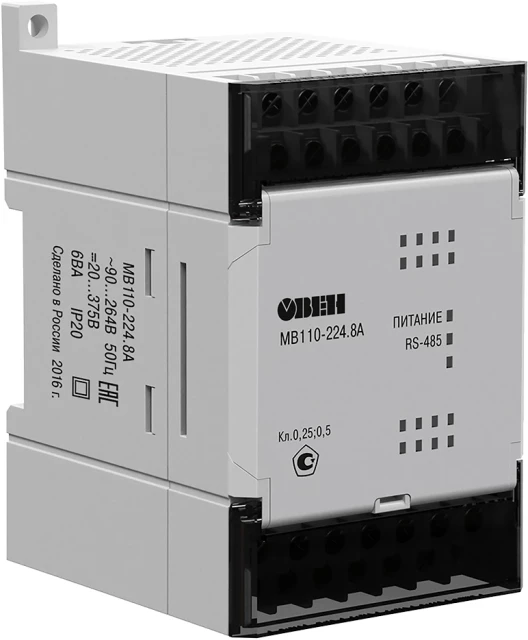

Модуль аналогового ввода с универсальными входами ОВЕН МВ110-224.8А

Модуль аналогового ввода с универсальными входами Owen МВ110-224-8А — модуль аналогового ввода. Предназначен для преобразования измеряемых аналоговых сигналов в значение физической величины и передачи результатов измерения в сеть RS-485.

Основные функции

Аналоговые входы модуля могут работать в следующих режимах:

• измерение тока в диапазоне от 4 до 20 мА;
• измерение тока в диапазоне от 0 до 20 мА;
• измерение тока в диапазоне от 0 до 5 мА;
• измерение напряжения в диапазоне от 0 до 10 В.

Особенности

• индивидуальная конфигурация для каждого входа;
• диагностика состояния подключенных аналоговых датчиков;
• работа в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON;
• автоматическое определение протокола (только для МВ110-8АС);
• съемные клеммники с невыпадающими винтами;
• универсальное питание 24 В или 230 В (только для МВ110-2АС);
• обновление встроенного программного обеспечения по RS-485;
• поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210).

Эксплуатация

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Модуль не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети (например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор).

К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении к SCADA-системам и контроллерам других производителей.

Где применяются?

Модули аналогового ввода используются для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
