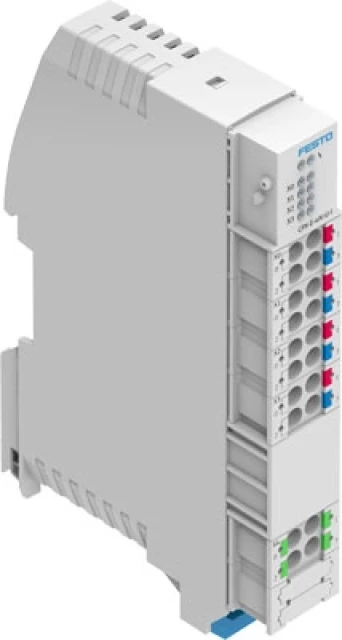

Модуль аналоговых входов Festo CPX-E-4AI-U-I

Артикул: 4080493

Сравнения

Избранное

Производитель:

Festo

Артикул:

4080493

Наименование:

Модуль аналоговых входов

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Серия товара:

CPX

Наименование:

Модуль аналоговых входов

Группа:

Для CPX-E

Технические характеристики

Максимальное количество адресов для входов:

8 байт

Диагностика по шине:

Обрыв проводаКороткое замыкание/перегрузка в питании датчикаОшибка параметраошибка параметризацииПерегрузка на аналоговых входахВерхняя граница значения не соблюдаетсяПониженный/превышенный расходНижний предел значения не соблюдается

Электрическое подключение для входа 2, расположение контактов:

995842

Формат данных:

15 бит + префиксЛинейное масштабирование

Электрическое подключение, вход, тип подключения:

4х клеммные колодки

Электрическое подключение для входа 2, количество контактов/проводов:

Базовое пороговое значение при 25 °C:

+/- 0,2 %

Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков:

typ. 70 мА

Максимальный остаточный ток входа на модуль:

1,4 A

Электрическое подключение для входа, сечение провода:

0,2 ... 1,5 мм²

Электрическое подключение для входа 2, сечение провода:

0,2 ... 1,5 мм²

Электрическое подключение для входа 2, функция:

Функциональное заземление

Электрическое подключение, вход, функция:

Аналоговый вход

Электрическая развязка, канал-канал:

Нет

Номинальное рабочее напряжение DC для электроники/датчиков:

24 В

Электрическое подключение, вход, количество контактов/проводов:

Электрическое подключение, вход, технология подключения:

Пружинная клемма

Параметры канала:

Диапазон сигнала на каналДиагностика для нижнего пределаДиагностика для верхнего пределаДиагностика обрыва проводаДиагностика пониженного/превышенного расходаДиагностика ошибки параметраСглаживающий факторНижний/верхний пределы

Электрическое подключение для входа 2, технология подключения:

Пружинная клемма

Класс защиты:

IP20

Допустимые отклонения напряжения для электроники/датчиков:

± 25 %

Количество входов:

Электрическое подключение для входа 2, примечание по сечению провода:

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Диагностика с помощью светодиодов:

Ошибка на каналОшибка на модуль

Поддержание напряжения питания при сбое:

10 ms

Точность повторения:

±0.1% при 25 °C

Защита (при коротком замыкании):

Внутренний электронный защитный предохранитель для модуля

Электрическая развязка канал, внутренняя шина:

Да

Примечание по окружающей температуре:

-5 - 60 °C для вертикального монтажа

Электрическое подключение для входа 2, тип подключения:

Клеммная колодка

Параметры модуля:

Диагностика ошибки параметризацииДиагностика короткого замыкания для питания датчикаПоведение после короткого замыкания/перегрузкиФормат данных аналоговых входовДеактивация питания датчикаДиагностика перегрузки на аналоговом выходеПоведение после перегрузки на аналоговых входахКонтроль предельных значений гистерезиса

Измеряемая величина:

НапряжениеТок

Электрическое подключение для входа, примечание по сечению провода:

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Ошибка - выход за пределы допустимого диапазона температур окружающей среды:

+/- 0,3 %

Условия эксплуатации

Относительная влажность воздуха:

95%Не конденсирующий

Температура окружающей среды:

От -5 °C до +50 °C

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Температура хранения:

От -20 °C до +70 °C

Стандарты

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Авторизация:

RCM Mark

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Особенности материалов

Замечания по материалу:

Содержит PWIS веществаНе содержит медь и тефлон

Материал корпуса:

PA (Полиамид)

Интерфейс

Максимальная длина линии:

30 mС защитой

Массо-габаритные и монтажные характеристики

Монтажный шаг:

18,9 мм

Тип крепления:

С верхней рейкой

Вес:

96 г

Размеры W x L x H:

18,9 мм x 76,6 мм x 124,3 мм

Электрические характеристики

Диапазон сигнала:

-1От 0 до 10 В-2От 0 до 20 мА-5 - 5 ВОт 0 до 10 ВОт 0 до 20 мА1 - 5 V4 - 20 mA
