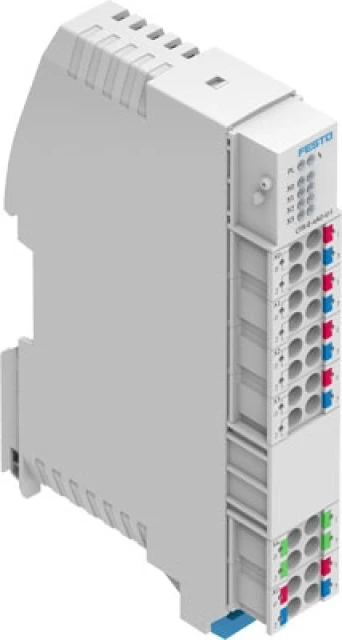

Модуль аналоговых выходов Festo CPX-E-4AO-U-I

Артикул: 4080494

Сравнения

Избранное

Производитель:

Festo

Артикул:

4080494

Наименование:

Модуль аналоговых выходов

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Группа:

Для CPX-E

Наименование:

Модуль аналоговых выходов

Серия товара:

CPX

Стандарты

Сопротивление ударной нагрузке:

Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27

Авторизация:

RCM Mark

Стойкость к вибрации:

Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Защита от прямого и непрямого контакта:

PELV

Особенности материалов

Материал корпуса:

PA (Полиамид)

Замечания по материалу:

Содержит PWIS веществаНе содержит медь и тефлон

Условия эксплуатации

Температура хранения:

От -20 °C до +70 °C

Температура окружающей среды:

От -5 °C до +50 °C

Сопротивление коррозии:

0 - Нет стойкости к коррозии

Относительная влажность воздуха:

95%Не конденсирующий

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Электрические характеристики

Диапазон сигнала:

-1От 0 до 10 В-2От 0 до 20 мА-5 - 5 ВОт 0 до 10 ВОт 0 до 20 мАОт 4 до 20 мА

Интерфейс

Максимальная длина линии:

30 mС защитой

Технические характеристики

Максимальное количество адресов для выходов:

8 байт

Точность повторения:

±0.05% при 25 °C

Электрическое подключение, выход, функция:

Аналоговый выход

Электрическое подключение, выход, количество контактов/проводов:

Формат данных:

15 бит + префиксЛинейное масштабирование

Электрическое подключение для выхода, примечание по сечению провода:

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Электрическое присоединение, выход, технология подключения:

Пружинная клемма

Электрическая развязка канал, внутренняя шина:

Да

Максимальный остаточный ток выхода на модуль:

2 A

Электрическое подключение для выхода 2, примечание по сечению провода:

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Параметры канала:

Диапазон сигнала на каналВозможна диагностика перегрузки/короткого замыканияВозможна диагностика обрыва провода/холостого ходаВключение диагностики ошибки параметризацииСиловой канал х

Внутреннее потребление тока при номинальном рабочем напряжении нагрузки:

Типично 15 mA

Поддержание напряжения питания при сбое:

10 ms

Допустимые отклонения напряжения для электроники/датчиков:

± 25 %

Электрическое подключение для выхода 2, количество контактов/проводов:

Электрическое подключение для выхода 2, функция:

Функциональное заземление

Электрическое подключение, выход, тип присоединения:

4х клеммные колодки

Примечание по окружающей температуре:

-5 - 60 °C для вертикального монтажа

Электрическое подключение для выхода, сечение провода:

0,2 ... 1,5 мм²

Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков:

typ. 60 мА

Питание, примечание по диаметру провода:

0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов

Электрическое подключение для выхода 2, сечение провода:

0,2 ... 1,5 мм²

Электрическое подключение для выхода 2, расположение контактов:

995842

Измеряемая величина:

НапряжениеТок

Допустимое колебание напряжения, выходы:

± 25 %

Номинальное рабочее напряжение DC для электроники/датчиков:

24 В

Диагностика с помощью светодиодов:

Ошибка на каналОшибка на модуль

Электрическое подключение для выхода 2, тип подключения:

Клеммная колодка

Базовое пороговое значение при 25 °C:

+/- 0,1 %

Электрическое подключение для выхода 2, технология подключения:

Пружинная клемма

Номинальное рабочее напряжение, DC выходы:

24 В

Защита (при коротком замыкании):

Внутренний электронный защитный предохранитель для модуля

Диагностика по шине:

Короткое замыкание/перегрузка в питании приводаКороткое замыкание/перегрузка на аналоговом выходеошибка параметризацииПревышение номинального диапазонаЗначение опустилось ниже номинального диапазонаПониженное напряжение питания нагрузкиОбщая ошибка

Электропитание, технология подключения:

Пружинная клемма

Класс защиты:

IP20

Питание, диаметр провода:

0,2 ... 1,5 мм²

Электропитание, тип подключения:

2х клеммника

Ошибка - выход за пределы допустимого диапазона температур окружающей среды:

+/- 0,3 %

Электрическая развязка, канал-канал:

Нет

Электропитание, количество контактов/проводов:

Параметры модуля:

Диагностика ошибки параметризацииДиагностика короткого замыкания для питания приводаДиагностика пониженного напряжения питания нагрузкиПоведение после короткого замыкания/перегрузки питания приводаПоведение после короткого замыкания/перегрузки на аналоговых выходахОтключение питания приводаФормат данных аналоговых выходов

Массо-габаритные и монтажные характеристики

Размеры W x L x H:

18,9 мм x 76,6 мм x 124,3 мм

Тип крепления:

С верхней рейкой

Вес:

96 г

Монтажный шаг:

18,9 мм

Количество выходов:
