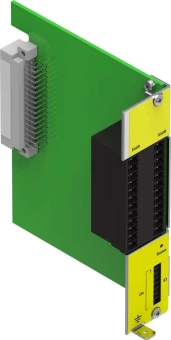

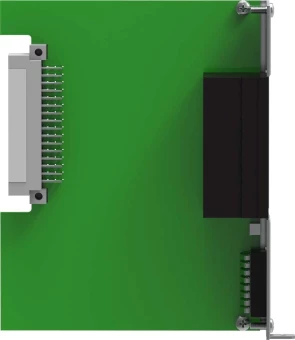

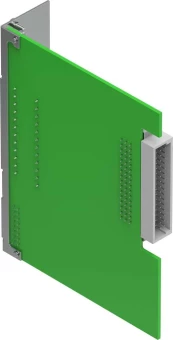

Модуль безопасности Festo CAMC-G-S3

Артикул: 1501331

Сравнения

Избранное

Производитель:

Festo

Артикул:

1501331

Наименование:

Модуль безопасности

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Модуль безопасности

Серия товара:

CAMC

Электрические характеристики

Электрическое подключение:

Прямой разъем
Вворачиваемый терминал

Номинальное рабочее напряжение DC:

24 В

Массо-габаритные и монтажные характеристики

Размеры W x L x H:

112,2 мм x 99,1 мм x 28,7 мм

Вес:

220 г

Тип крепления:

Подключаемый модуль для CMMP-AS…-M3

Положение при сборке:

Любое

Стандарты

Авторизация:

TÜV

Условия эксплуатации

Относительная влажность воздуха:

От 5% до 90%
Не конденсирующий

Температура хранения:

От -25 °C до +55 °C

Защита от короткого замыкания:

Да, исключение: контакт C1/C2

Концы проводов:

Разъем кабеля

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC
В соответствии с директивой EU по машиностроению

Температура окружающей среды:

От 0 °C до +40 °C

Уровень целостности безопасности (SIL):

Безопасный контроль тормоза (SBC)/SIL 3
Безопасное ограничение скорости (SLS)/SIL 3
Безопасный рабочий останов (SOS)/SIL 3
Безопасный останов 1 (SS1)/SIL 3
Безопасный останов 2 (SS1)/SIL 3
Безопасный мониторинг скорости (SSM)/SIL 3
Безопасный диапазон скорости (SSR)/SIL 3
Безопасное отключение момента (STO)/SIL 3

Особенности материалов

Замечания по материалу:

Соответствует директиве RoHS

Технические характеристики

SFF Доля Безопасных Отказов:

99,5 %

Количество цифровых логических входов:

Диагностическое покрытие:

97,5 %

Исполнение цифровых выходов:

Гальванически развязанный сигнальный контакт
3 безопасных, 2-канальных полупроводниковых выхода

Диапазон работы логических входов:

13 ... 28,8 В

Допустимая токовая нагрузка при 40 °C:

0,2 A

Защита (при коротком замыкании):

Нет

Максимальный ток, цифровые выходы логики:

50 мА

Допустимый диапазон, напряжение для логики:

± 20 %

Класс защиты:

IP20
в собранном состоянии

Номинальное рабочее напряжение DC, питание логики:

24 В

Время передачи сигнала, входы:

0,3 мс

Сертифицировано для функций безопасности по ISO 13849 (PL):

Изделие может использоваться в SRP/CS до категории 4, PL e

Интервал контрольных испытаний:

20 лет

Минимальное время цикла:

2 мс

Аппаратная отказоустойчивость:

Элементы управления:

DIP-переключатели

Характеристики логических входов:

4 безопасных, 2-канальных выхода
Эквивалентное/антивалентное переключение
Конфигурируемые тестовые импульсы
Конфигурируемая функция
6 безопасных, 1-канальных входов
Конфигурируемые тестовые импульсы

Поперечное сечение терминала:

От 0,25 до 0,5 мм²

Дисплей:

Светодиод зеленый/желтый/красный

Защитный предохранитель, выход:

Мониторинг короткого замыкания и перекрестного замыкания

Нагрузка по току на один выход:

50 мА

Потребление тока, питание логики без зажимного тормоза:

0,2 A

Возможность отказов в час [1/ч]:

9,5×10^-9

Параметры конфигурации:

Через SafetyTool

Светодиоды, относящиеся к продукту:

Ошибка (красный)
Нормальная работа (зеленый)
Безопасное состояние (желтый)

Максимальный номинальный входной ток:

0,015 A

Цифровые выходы, логика переключений:

Полупроводниковые выходы: параметризуемые
PNP (позитивное переключение)
2-канальные эквивалентные/антивалентные

Номинальный ток, питание логики:

0,15 A

Спецификация, цифровой вход:

IEC 61131-2, тип 3

Сертифицировано для функций безопасности по ISO 13849 и IEC 61508 (SIL):

Изделие может использоваться в SRP/CS до SIL 3 (высокие требования)

Дополнительные характеристики

Функция безопасности:

безопасное управление тормозом (SBC)
Безопасный диапазон скорости (SSR)
Безопасное отслеживание скорости (SSM)
Безопасное отключение момента (STO)
Безопасно ограниченная скорость (SLS)
Безопасная остановка работы (SOS)
Безопасная остановка 1 (SS1)
Безопасная остановка 2 (SS2)

Уровень представления (PL):

Безопасное управление тормозом (SBC) / категория 3, Класс оборудования е
Безопасное ограничение скорости (SLS) / категория 4, Класс оборудования е
Безопасный рабочий останов (SOS) / категория 4, Класс оборудования е
Безопасный останов 1 (SS1) / категория 4, Класс оборудования е
Безопасное отслеживание скорости (SSM) / категория 4, Класс оборудования е
Безопасный диапазон скорости (SSR) / категория 4, Класс оборудования е
Безопасное отключение момента (STO)/Категория 4, Класс оборудования е

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
