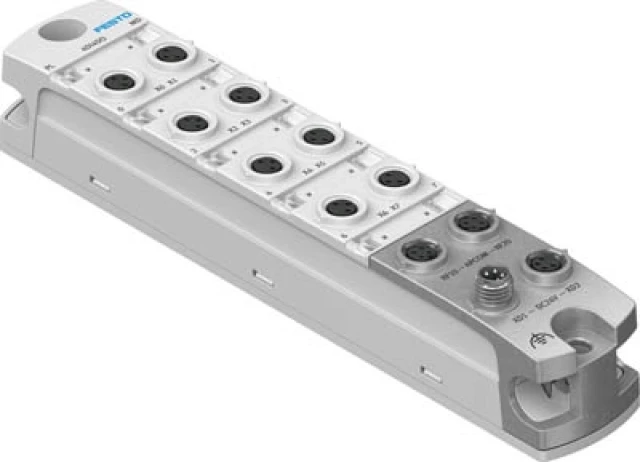

Модуль цифрового ввода/вывода Festo CPX-AP-I-4DI4DO-M8-3P

Артикул: 8086601

Сравнения

Избранное

Производитель:

Festo

Артикул:

8086601

Наименование:

Модуль цифрового ввода/вывода

Перейти к описанию

цену уточняйте

Цена с НДС 20%

В корзине

2 недели

Фото
Описание
Документация
Способы получения

Описание и характеристики

Основные характеристики

Наименование:

Модуль цифрового ввода/вывода

Серия товара:

CPX

Условия эксплуатации

Температура окружающей среды:

От -20 °C до +50 °C

Сопротивление коррозии:

1 - Низкая стойкость к коррозии

Примечание по рабочему напряжению:

SELV/PELV требуются стационарные источники питания, примечание падение напряжения

Защищен от смены полярности:

Да

Температура хранения:

От -40 °C до +70 °C

Обозначение CE:

В соответствии с директивой EU по электромагнитной совместимости EMC

Относительная влажность воздуха:

От 5 % до 95 %, не конденсирующий

Особенности материалов

Материал корпуса:

PA (Полиамид), PC (Поликарбонат), Никелированное цинковое литье

Замечания по материалу:

Соответствует директиве RoHS

Стандарты

Авторизация:

RCM Mark

Массо-габаритные и монтажные характеристики

Тип крепления:

Со сквозным отверстием

Момент затяжки:

1,2 Нм

Вес:

129 г

Количество выходов:

Интерфейс

Максимальная длина линии:

30 м выходы, 30 м входы, 50 м система связи

Технические характеристики

Электрическое подключение, выход, функция:

Цифровой выход

Входные характеристики:

по IEC 61131-2, тип 3

Диагностика с помощью светодиодов:

Диагностика на модуль, Питание нагрузки, Статус на канал

Электрическое подключение, выход, тип присоединения:

4х разъема

Электропитание, технология подключения:

M8x1, A-код по EN 61076-2-104

Замечание по максимальной длине кабеля:

Электропитание в соответствии с номинальным напряжением

Электрическая изоляция выходов между каналами:

Нет

Интерфейс связи, протокол:

AP-COM

Электропитание, тип подключения:

Разъем

Электрическое подключение, выход, количество контактов/проводов:

Максимальное электропитание на каждый канал:

0,5 A

Номинальное рабочее напряжение, DC выходы:

24 В

Электрическое подключение, вход, функция:

Digitaleingang

Силовая передача, тип подключения:

Розетка разъема

Электрическое подключение, вход, тип подключения:

4х разъема

Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков:

Типично 35 мА

Вход логической схемы:

PNP (положительное переключение)2-проводные датчики по IEC 61131-23-проводные датчики по IEC 61131-2

Электрическая изоляция входов между каналами:

Нет

Номинальное рабочее напряжение DC для электроники/датчиков:

24 В

Примечание по классу защиты:

Неиспользуемые соединения опечатаны

Силовая передача, функция:

Исходящая электроника / датчики и нагрузка

Внутреннее потребление тока при номинальном рабочем напряжении нагрузки:

Типично 10 мА

Электрическое подключение, вход, количество контактов/проводов:

Электропитание, количество контактов/проводов:

Силовая передача, технология подключения:

M8x1, A-код по EN 61076-2-104

Интерфейс связи, функция:

Системная связь XF10 IN / XF20 OUT

Диагностика по внутренней коммуникации:

Выключение нагрузки, Выходной сигнал короткого замыкания / перегрузки, Короткое замыкание/перегрузка в питании датчика, Электроника / датчики перенапряжения, Нагрузка от перенапряжения, Электроника / датчики пониженного напряжения, Нагрузка от пониженного напряжения

Максимальный остаточный ток входа на модуль:

1,8 A

Максимальный остаточный ток выхода на модуль:

2 A

Электрическая изоляция выходов между каналами - внутренняя связь:

Да

Интерфейс связи, тип подключения:

2х разъем

Питание, функция:

Поступающая электроника / датчики и нагрузка

Мощность передачи, количество выводов/проводов:

Предохранитель входов (короткое замыкание):

Внутренний электронный защитный предохранитель для модуля

Время колебаний на входе:

0,1 мс, 3 мс, 10 мс, 20 мс,

Предохранитель выходов (короткое замыкание):

Внутренний электронный защитный предохранитель для канала

Интерфейс связи, количество контактов/проводов:

Электрическое присоединение, выход, технология подключения:

M8x1, A-код по EN 61076-2-104

Электрическая изоляция входов между каналами - внутренняя связь:

Да

Задержка на выходе с резистивной нагрузкой:

Изменение сигнала 0->1: < 200 мкс, Изменение сигнала 1->0: < 200 мкс

Уровень переключения:

Сигнал 0: менее 5 В, Сигнал 1: более 11 В

График характеристики, выходы:

по IEC 61131-2, тип 0.5

Количество входов:

Интерфейс связи, экранирование:

Да

Максимальный источник питания:

2 x 4 A (требуется внешний предохранитель)

Допустимое колебание напряжения, выходы:

± 25 %

Класс защиты:

IP65, IP67

Интерфейс связи, технология связи:

M8x1, D-coded to EN 61076-2-114

Допустимые отклонения напряжения для электроники/датчиков:

± 25 %

Цифровые выходы:

PNP (положительное переключение)

Электрическое подключение, вход, технология подключения:

M8x1, A-код по EN 61076-2-104

Поддержание напряжения питания при сбое:

10 мс

Размеры ШxДxВ:

30 мм x 170 мм x 35 мм

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
