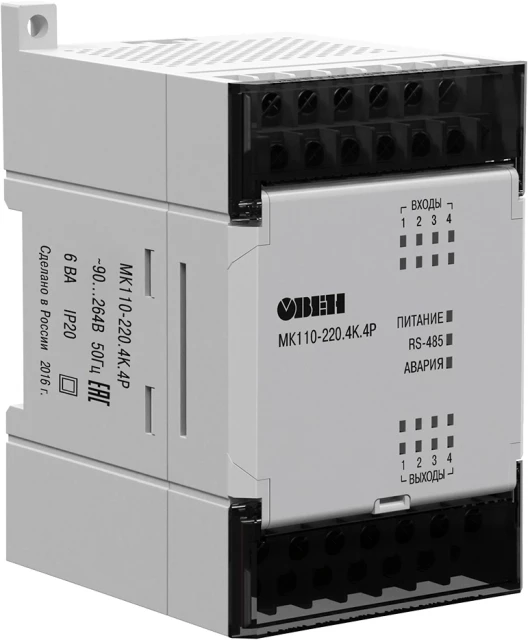

Модуль дискретного ввода/вывода ОВЕН МК110-220.4К.4Р

Модуль дискретного ввода/вывода Owen МК110-220-4К-4Р — модуль дискретного ввода/вывода. Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, которые применяются для подключения исполнительных механизмов с дискретным управлением. С помощью модуля осуществляется сбор данных с дискретных входов модуля с передачей их в сеть RS-485.

Основные функции

• встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц;
• встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц;
• диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем;
• возможность контроля уровня жидкости кондуктометрическими датчиками (только для МК110-220.4К.4Р);
• дополнительная логика работы дискретных входов и выходов (прямая / «НЕ» / «И» / «ИЛИ» / один импульс / ШИМ / триггер).

Особенности

• автоматическое определение протокола;
• съемные клеммники с невыпадающими винтами;
• обновление встроенного программного обеспечения по RS-485;
• поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210).

Эксплуатация

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB с помощью бесплатной программы «Конфигуратор М110», входящей в комплект поставки. МК110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети (например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор).

Исполнение

Приборы монтируются на DIN-рейку или на стену.

Где применяются?

Модули могут использоваться в составе автоматизированных систем управления технологическими процессами в различных отраслях промышленности. Приборы могут применяться для сопряжения различных датчиков и бесконтактных выключателей (основанных на емкостном, индуктивном, оптическом, ультразвуковом и других принципах действия) с исполнительными механизмами.
