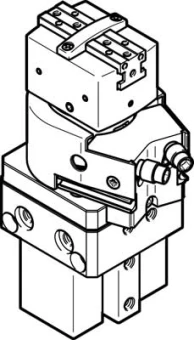

Модуль линейно-поворотный Festo HGDS-PP-16-P1-A-B
Артикул: 1187959
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
HGDS
Наименование:
Поворотно-захватный блок
Технические характеристики
Общее усилие при 6 бар, закрытие:
102 Н
Максимальный угловой люфт захвата ax, ay:
0,1 °
Максимальный люфт губок захвата Sz:
0,02 мм
Определение позиции, захват:
С датчиком приближения
Тип конструкции:
Поворотный привод
С параллельным захватом и его приводом
С параллельным захватом и его приводом
Минимальное время закрытия при 6 бар:
60 мс
Усилие захвата каждой губки при 6 бар, открытие:
58 Н
Теоретический момент при 6 бар:
1,25 Нм
Минимальное время открытия при 6 бар:
40 мс
Максимальный вес на внешний палец захвата:
50 г
Ход каждой губки захвата:
4,5 мм
Определение позиции, поворотный привод:
С датчиком приближения
Диапазон настройки угла поворота:
От 0 до 210 °
Максимальная частота переключения при 6 бар:
2 Гц
Усилие захвата каждой губки при 6 бар, смыкание:
51 Н
Угол поворота:
210 °
Количество губок захватов:
2
Максимальный момент на захвате Mx, статичный:
11 Нм
Присоединение 2:
M5
Точная настройка поворотного привода:
-6 °
Общий момент захвата при 6 бар, открытие:
116 Н
Функция захвата:
Параллельный
Максимальный момент на захвате My, статичный:
11 Нм
Максимальный момент на захвате Mz, статичный:
11 Нм
Демпфирование:
Эластичные демпфирующие элементы с обеих сторон, конечные положения настраиваемые, с фиксированным упором
Максимальное усилие на губку захвата Fz, статическое:
150 Н
Массо-габаритные и монтажные характеристики
Размер:
16
Положение при сборке:
Любое
Тип крепления:
Опция
Внутренняя резьба и центрирующая втулка
Со сквозным отверстием и центрирующей втулкой
С пазом типа "ласточкин хвост"
Внутренняя резьба и центрирующая втулка
Со сквозным отверстием и центрирующей втулкой
С пазом типа "ласточкин хвост"
Вес:
730 г
Особенности материалов
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Материал вала привода:
Сталь
Материал корпуса:
Алюминиевый сплав
Материал крышки:
Алюминий
POM (Полиформальдегид)
POM (Полиформальдегид)
Материал губок захвата:
Легированная сталь, нержавеющая
Условия эксплуатации
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура окружающей среды:
От +5 °C до +60 °C
Сопротивление коррозии:
2 - Средняя стойкость к коррозии
