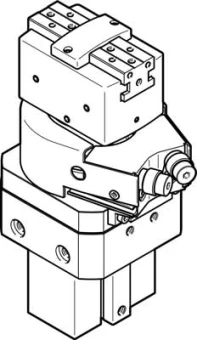

Модуль линейно-поворотный Festo HGDS-PP-20-P-A-B
Артикул: 1187961
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Серия товара:
HGDS
Наименование:
Поворотно-захватный блок
Массо-габаритные и монтажные характеристики
Положение при сборке:
Любое
Размер:
20
Тип крепления:
Опция
Внутренняя резьба и центрирующая втулка
Со сквозным отверстием и центрирующей втулкой
С пазом типа "ласточкин хвост"
Внутренняя резьба и центрирующая втулка
Со сквозным отверстием и центрирующей втулкой
С пазом типа "ласточкин хвост"
Вес:
1.260 г
Технические характеристики
Максимальное усилие на губку захвата Fz, статическое:
250 Н
Тип конструкции:
Поворотный привод
С параллельным захватом и его приводом
С параллельным захватом и его приводом
Демпфирование:
P:нерегулируемое демпфирование, упругие кольца с обеих сторон
Определение позиции, захват:
С датчиком приближения
Максимальный вес на внешний палец захвата:
100 г
Максимальный люфт губок захвата Sz:
0,02 мм
Теоретический момент при 6 бар:
2,5 Нм
Угол поворота:
210 °
Точная настройка поворотного привода:
-6 °
Минимальное время открытия при 6 бар:
60 мс
Максимальный угловой люфт захвата ax, ay:
0,1 °
Максимальный момент на захвате Mz, статичный:
22 Нм
Функция захвата:
Параллельный
Ход каждой губки захвата:
7 мм
Усилие захвата каждой губки при 6 бар, открытие:
96 Н
Общий момент захвата при 6 бар, открытие:
192 Н
Максимальная частота переключения при 6 бар:
2 Гц
Определение позиции, поворотный привод:
С датчиком приближения
Общее усилие при 6 бар, закрытие:
168 Н
Количество губок захватов:
2
Присоединение 2:
M5
Минимальное время закрытия при 6 бар:
70 мс
Максимальный момент на захвате Mx, статичный:
22 Нм
Усилие захвата каждой губки при 6 бар, смыкание:
84 Н
Максимальный момент на захвате My, статичный:
22 Нм
Диапазон настройки угла поворота:
От 0 до 210 °
Условия эксплуатации
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда:
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды:
От +5 °C до +60 °C
Сопротивление коррозии:
2 - Средняя стойкость к коррозии
Особенности материалов
Материал вала привода:
Сталь
Материал уплотнения:
NBR (Бутадиен-нитрильный каучук)
Материал губок захвата:
Легированная сталь, нержавеющая
Материал корпуса:
Алюминиевый сплав
Материал крышки:
Алюминий
POM (Полиформальдегид)
POM (Полиформальдегид)
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
