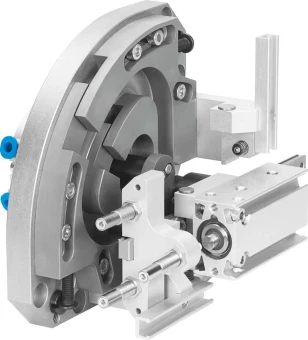

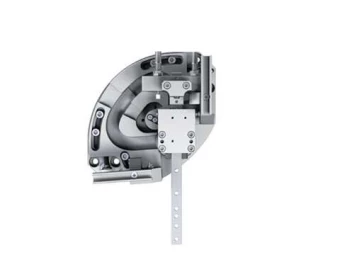

Модуль перемещения Festo HSW-10-AP-AW
Артикул: 562559
Сравнения
Избранное
Описание и характеристики
Основные характеристики
Наименование:
Модуль перемещения
Серия товара:
HSW
Особенности материалов
Материал скобы:
Алюминиевый сплавАнодированный
Материал рейки датчика:
Алюминиевый сплавАнодированный
Материал регулировочного винта:
Легированная сталь
Материал перемычки:
Алюминиевый сплавАнодированный
Материал поворотного рычага:
Сталь с поверхностной закалкойПолированный
Материал монтажной плиты:
Алюминиевый сплавАнодированный
Материал шлицевой направляющей плиты:
Сталь с поверхностной закалкойЗакаленный
Материал пружинной детали:
Легированная сталь
Материал упоров:
Легированная сталь
Материал крестообразной направляющей:
Закаленная сталь
Массо-габаритные и монтажные характеристики
Вес:
1.360 г
Положение при сборке:
Любое
Тип крепления:
Со сквозным отверстием и центрирующей втулкой
Размер:
10
Условия эксплуатации
Примечание по рабочей среде:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура окружающей среды:
От 0 °C до +60 °C
Рабочая среда:
Сжатый воздух и вода
Технические характеристики
Тип конструкции:
линейная направляющая плюс поворотный подшипникПоворотный приводПоследовательность перемещения по направляющей
Пневматическое подключение, позиция ожидания:
M5
Максимальный момент Mz:
0,6 Нм
Теоретическое усилие при 6 бар:
30 Н
Присоединение 2:
M3
Максимальный линейный ход при повороте на 90°:
90/90 мм
Минимальное время цикла:
0,6 с
Определение позиции:
Для герконов
Максимальный Z-ход, позиция ожидания:
10 mm
Демпфирование:
CC: амортизаторы с обеих сторонПлавная характеристика
ход Z:
80 ... 100 мм
Рабочий ход:
От 9 до 15 мм
Максимальная эффективная нагрузка:
0,5 кг
Максимальный момент Mx:
0,6 Нм
Точность повторения, крайние позиции:
+/-0,02 мм
Максимальный момент My:
0,6 Нм
Максимальное усилие в направлении Y:
30 Н
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
